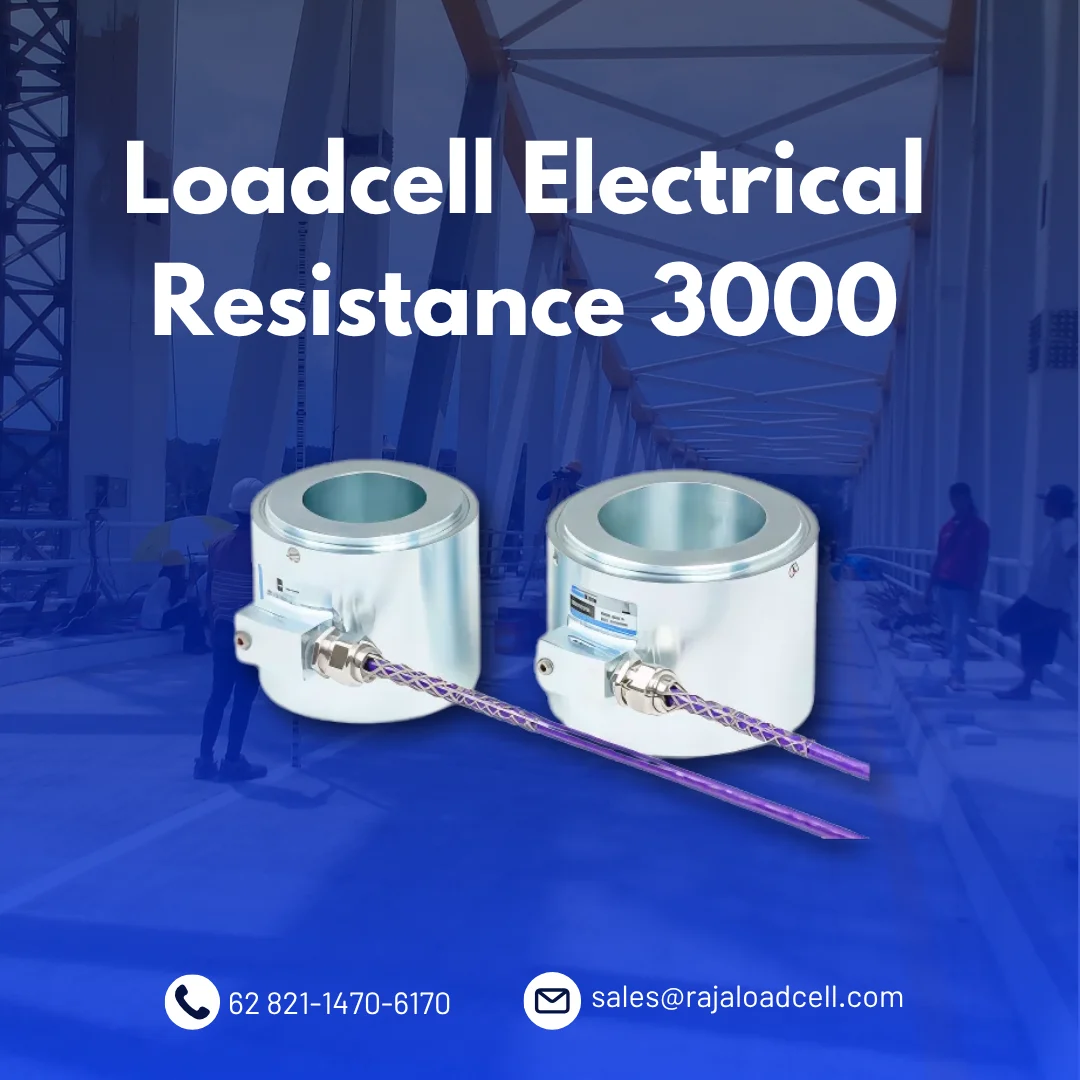

Load Cells (Electrical Resistance) | Model 3000

Category

Spesifikasi Teknis / Technical Specifications

Spesifikasi / Specification Nilai / Value
Kapasitas Terukur 1 / Rated Capacities 1 100 hingga 10.000 kN / 100 to 10,000 kN
Overrange 2 150% dari kapasitas penuh / 150% F.S.
Resolusi / Resolution 0.025% dari kapasitas penuh / 0.025% F.S.
Akurasi 3 / Accuracy 3 ±0.5% dari kapasitas penuh / ±0.5% F.S.
Output 1.5 hingga 2.5 mV/V @ kapasitas penuh / 1.5 to 2.5 mV/V @ F.S.
Rentang Suhu Operasional 4 / Temperature Range 4 −20°C hingga +80°C / −20°C to +80°C
Kabel / Cables Kabel pasangan berpelindung multi-konduktor dengan jaket luar PVC / Multi-conductor shielded pairs with PVC outer jacket
Diameter Internal / Internal Diameters Solid, 25, 50, 75, 100, 125, 150, 200, 250 mm

Ciri-ciri dan Kegunaan

Characteristics and Applications
Sel Beban Model 3000 terbuat dari anulus baja atau aluminium berkekuatan tinggi, dengan pengukur regangan resistansi listrik dalam konfigurasi Jembatan Wheatstone. Sel beban dirancang terutama untuk digunakan pada tieback dan rockbolt, meskipun dapat digunakan selama uji beban tiang pancang dan untuk memantau beban pada penyangga lintas lot dan penyangga terowongan, dll. Dalam kebanyakan kasus, sel beban digunakan bersama dengan dongkrak hidrolik dan pelat bantalan.
The Model 3000 Load Cell is made from an annulus of high-strength steel or aluminum, with electrical resistance strain gauges in a Wheatstone Bridge configuration. The load cell is designed primarily for use on tiebacks and rockbolts, although they may be used during pile load tests and for monitoring loads in crosslot struts and tunnel supports, etc. In most cases, the load cells are used in conjunction with a hydraulic jack and bearing plates.

Hubungi via WhatsApp

Description

Spesifikasi Teknis / Technical Specifications

Spesifikasi / Specification Nilai / Value
Kapasitas Terukur 1 / Rated Capacities 1 100 hingga 10.000 kN / 100 to 10,000 kN
Overrange 2 150% dari kapasitas penuh / 150% F.S.
Resolusi / Resolution 0.025% dari kapasitas penuh / 0.025% F.S.
Akurasi 3 / Accuracy 3 ±0.5% dari kapasitas penuh / ±0.5% F.S.
Output 1.5 hingga 2.5 mV/V @ kapasitas penuh / 1.5 to 2.5 mV/V @ F.S.
Rentang Suhu Operasional 4 / Temperature Range 4 −20°C hingga +80°C / −20°C to +80°C
Kabel / Cables Kabel pasangan berpelindung multi-konduktor dengan jaket luar PVC / Multi-conductor shielded pairs with PVC outer jacket
Diameter Internal / Internal Diameters Solid, 25, 50, 75, 100, 125, 150, 200, 250 mm
