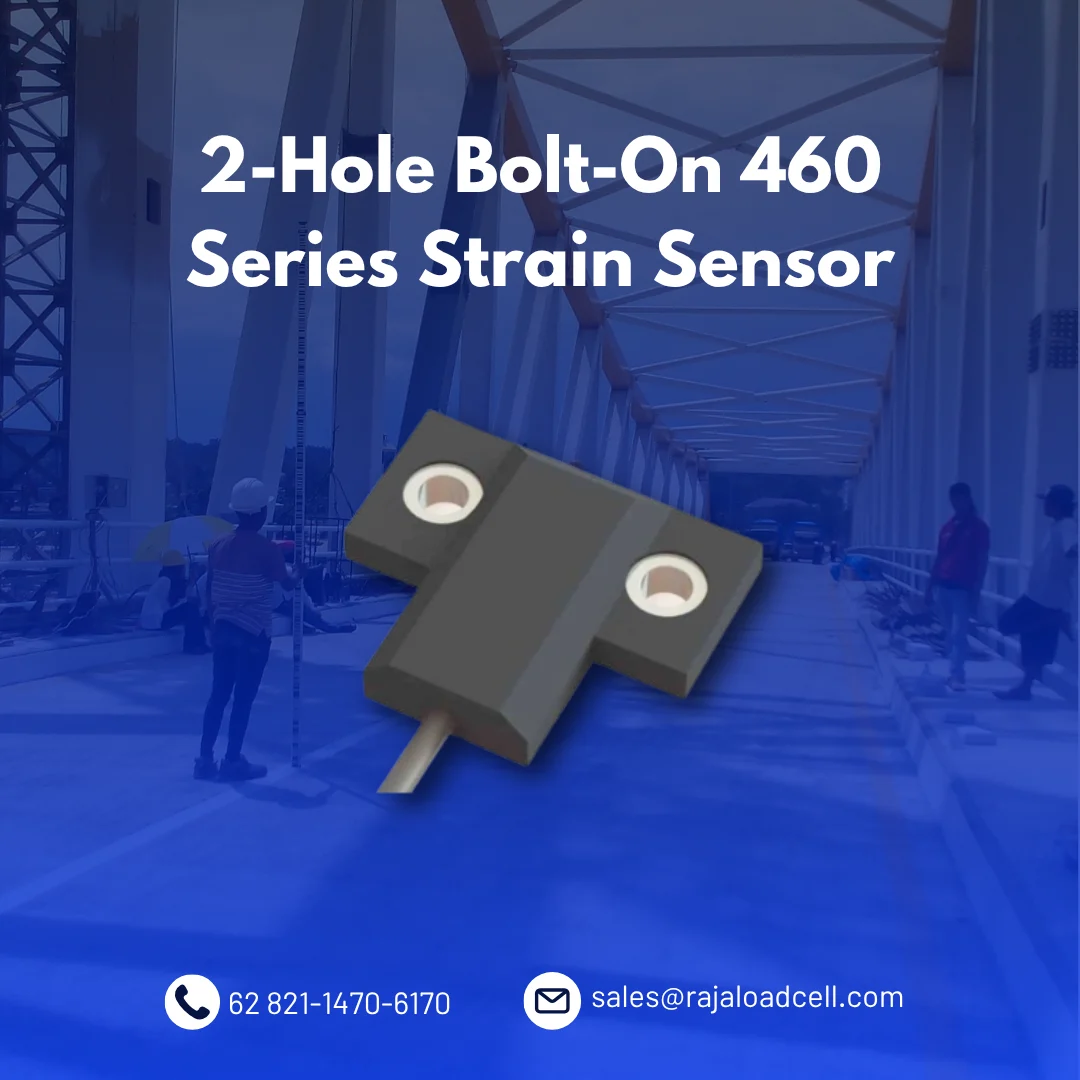

2-Hole Bolt-On 460 Series Strain Sensor

2-Hole Bolt-On 460 Series Strain Sensor

Category torque

Sensor Bolt-On Strain Tegangan Tinggi
Sensor strain tipe bolt-on banyak digunakan, namun kinerjanya sangat bergantung pada gesekan saat pemasangan baut. Sensor konvensional cenderung mengalami pergeseran nol (zero shift) saat tegangan melebihi 600 mikro-strain dan terkena beban kejut. Namun, sensor dari Datum dirancang untuk mengatasi tantangan ini, dengan kemampuan hingga 10.000 mikro-strain. Awalnya digunakan pada as kendaraan tempa dengan tegangan >1.500 mikro-strain, di mana sensor biasa tidak cocok.

Spesifikasi Sensor Strain Gauge Bolt-On
• Mudah dan cepat dipasang tanpa penyolderan
• Tahan di berbagai kondisi lingkungan dan cuaca
• Perlindungan IP67
• Memberikan pembacaan andal, berulang, dan akurat
• Diuji dan diperiksa saat perakitan akhir

Parameter Teknis
• Rentang Tegangan Dinilai: 10 – 1.100 mikro-strain
• Output Dinilai: 1,5mV/V untuk 1.000 mikro-strain (nominal)
• Repeatability: 0,1% FSD
• Perlindungan Lingkungan: IP67
• Suhu Operasi: -20ºC hingga +80ºC

Opsi Output Sensor Bolt-On
• Bridge Strain Gauge Mentah
– Koneksi 4 kabel, jembatan Wheatstone
– Memerlukan amplifier (kompatibel dengan sebagian besar indikator)
• Output 4–20mA (berbagai opsi):
– 4mA = 600µε, 12mA = 0, 20mA = +600µε
– 4mA = 0, 20mA = 1.000µε
– 4mA = nilai pelanggan, 20mA = nilai pelanggan
– Catatan: offset hingga 200µε dapat terjadi saat pemasangan
• Output 0–10Vdc (berbagai opsi):
– 0V = 600µε, 5V = 0, 10V = 600µε
– 0V = 0, 10V = 1.000µε
– 0V = nilai pelanggan, 10V = nilai pelanggan
– Catatan: perhitungkan offset saat permukaan tidak rata
• Output Lain:
– Serial RS485
– CAN Open
– PWM

Keragaman dan Kompatibilitas
• Menggunakan teknologi strain gauge terbaru
• Akurat dan andal di lingkungan menantang
• Kompatibel dengan berbagai amplifier dan indikator beban/strain
• Dapat dioperasikan secara paralel
• Sensor Bolt-On Seri 460: solusi integral pemantauan strain, stress, dan beban

Sensor Bolt-On 2 Lubang Seri 460

Sensor bolt-on 2 lubang seri 460 kami bukan hanya merupakan produk penting untuk mengukur mikro-strain, tetapi juga dapat menjadi bagian integral dari sistem pemantauan strain yang digunakan di lingkungan keras.

Datum Electronics menawarkan dua jenis sensor strain bolt-on multi-elemen yang dikembangkan untuk menyediakan sensor produksi yang tangguh dan kokoh, dengan manfaat setara instalasi strain gauge kompleks. Sensor ini dirancang untuk mengukur tegangan lentur tarik dan tekan dalam kisaran 50 hingga 1100 mikro-strain, dan dapat digunakan dalam berbagai aplikasi, termasuk sistem penimbangan kendaraan di atas kendaraan (onboard weighing), struktur rekayasa sipil, pemantauan beban silo & hopper, kapal, serta proyek rekayasa khusus.

Hubungi via WhatsApp

Description

Description

Sensor Bolt-On Strain Tegangan Tinggi
Sensor strain tipe bolt-on banyak digunakan, namun kinerjanya sangat bergantung pada gesekan saat pemasangan baut. Sensor konvensional cenderung mengalami pergeseran nol (zero shift) saat tegangan melebihi 600 mikro-strain dan terkena beban kejut. Namun, sensor dari Datum dirancang untuk mengatasi tantangan ini, dengan kemampuan hingga 10.000 mikro-strain. Awalnya digunakan pada as kendaraan tempa dengan tegangan >1.500 mikro-strain, di mana sensor biasa tidak cocok.

Spesifikasi Sensor Strain Gauge Bolt-On
• Mudah dan cepat dipasang tanpa penyolderan
• Tahan di berbagai kondisi lingkungan dan cuaca
• Perlindungan IP67
• Memberikan pembacaan andal, berulang, dan akurat
• Diuji dan diperiksa saat perakitan akhir

Parameter Teknis
• Rentang Tegangan Dinilai: 10 – 1.100 mikro-strain
• Output Dinilai: 1,5mV/V untuk 1.000 mikro-strain (nominal)
• Repeatability: 0,1% FSD
• Perlindungan Lingkungan: IP67
• Suhu Operasi: -20ºC hingga +80ºC

Opsi Output Sensor Bolt-On
• Bridge Strain Gauge Mentah
– Koneksi 4 kabel, jembatan Wheatstone
– Memerlukan amplifier (kompatibel dengan sebagian besar indikator)
• Output 4–20mA (berbagai opsi):
– 4mA = 600µε, 12mA = 0, 20mA = +600µε
– 4mA = 0, 20mA = 1.000µε
– 4mA = nilai pelanggan, 20mA = nilai pelanggan
– Catatan: offset hingga 200µε dapat terjadi saat pemasangan
• Output 0–10Vdc (berbagai opsi):
– 0V = 600µε, 5V = 0, 10V = 600µε
– 0V = 0, 10V = 1.000µε
– 0V = nilai pelanggan, 10V = nilai pelanggan
– Catatan: perhitungkan offset saat permukaan tidak rata
• Output Lain:
– Serial RS485
– CAN Open
– PWM

Keragaman dan Kompatibilitas
• Menggunakan teknologi strain gauge terbaru
• Akurat dan andal di lingkungan menantang
• Kompatibel dengan berbagai amplifier dan indikator beban/strain
• Dapat dioperasikan secara paralel
• Sensor Bolt-On Seri 460: solusi integral pemantauan strain, stress, dan beban
