Load cell transmitter 4–20 mA menjadi bagian penting dalam dunia otomasi industri karena sinyal analog 4–20 mA adalah standar komunikasi sensor yang paling andal dan umum digunakan. Perangkat ini banyak dipakai pada sistem penimbangan presisi seperti tangki, silo, conveyor weighing, hingga mesin filling otomatis untuk memastikan data berat dapat dikirim ke PLC dengan stabil dan akurat.
Artikel ini menjelaskan apa itu output 4–20 mA, mengapa menjadi standar industri, serta bagaimana perannya dalam integrasi load cell ke PLC atau sistem kontrol lainnya.
Link Produk
Apa Itu Output Analog 4–20 mA?
Output 4–20 mA adalah sinyal arus listrik yang digunakan untuk mewakili nilai pengukuran sensor. Skala sinyalnya bersifat linier:
• 4 mA menunjukkan nilai terendah (0%)
• 20 mA menunjukkan nilai tertinggi (100%)
Contoh:
Jika load cell mengukur rentang 0–1000 kg
- → 4 mA = 0 kg
- → 12 mA = 500 kg
- → 20 mA = 1000 kg
Mengapa tidak dimulai dari 0 mA?
Karena 0 mA menunjukkan error seperti power loss atau kabel putus. Dengan demikian, fault dapat dideteksi lebih cepat dan keamanan sistem lebih terjamin.
Kenapa Output 4–20 mA Jadi Standar Industri?
• Tahan terhadap noise dan interferensi listrik
• Akurat meski menggunakan kabel panjang
• Memungkinkan fault detection (0 mA = error)
• Kompatibel dengan hampir semua PLC dan HMI
• Cocok untuk instalasi industri berat
Output 4–20 mA memastikan pembacaan data tetap stabil meski kondisi lingkungan keras dan jarak instalasi jauh dari panel kontrol.
Bagaimana Load Cell Menghasilkan Sinyal?
Load cell bekerja berdasarkan perubahan resistansi pada strain gauge ketika ada beban. Perubahan tersebut menghasilkan sinyal sangat kecil dalam bentuk milivolt (mV/V). Sinyal ini belum dapat diproses langsung oleh PLC karena terlalu rendah dan sensitif terhadap noise.
Diperlukan perangkat tambahan untuk menguatkan dan mengonversinya, yaitu transmitter load cell.

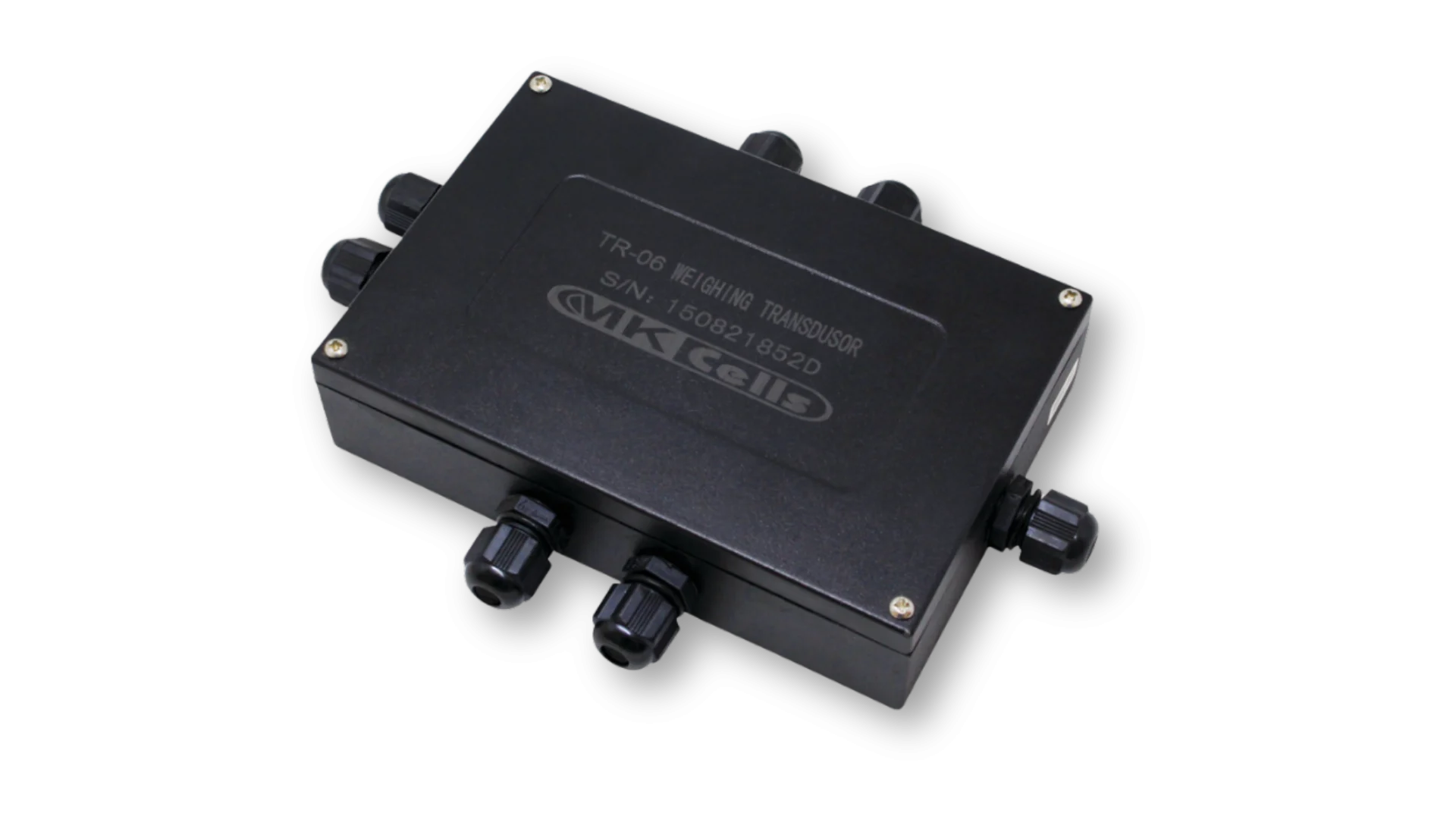

Apa Itu Load Cell Transmitter?
Load cell transmitter berfungsi mengubah sinyal sangat kecil dari load cell menjadi sinyal analog atau digital yang stabil dan akurat untuk dibaca PLC, komputer, atau sistem kontrol industri. Alat ini memiliki sirkuit presisi tinggi, housing aluminium tahan air, serta mendukung tegangan eksitasi 5–15V DC dengan input hingga 20 mV.
Output analog berguna untuk aplikasi seperti pemantauan hopper. Dilengkapi fitur zero/span adjustment, kompensasi linier dan kelembaban, serta proteksi overload dan short-circuit, cocok digunakan pada sistem penimbangan dasar hingga aplikasi industri yang membutuhkan sensitivitas dan stabilitas tinggi.
Load cell transmitter adalah perangkat yang berfungsi untuk:
• Menguatkan sinyal dasar load cell (mV/V)
• Mengonversi sinyal menjadi format yang diterima sistem kontrol (4–20 mA, 0–10 V, RS485/Modbus)
• Melakukan filtering dan stabilisasi data berat
• Scaling sinyal ke unit tertentu seperti kg, ton, atau N
Transmitter adalah penghubung antara load cell dengan PLC, HMI, SCADA, atau komputer industri.
Cara Kerja Load Cell Transmitter 4–20 mA
- Beban diterapkan pada load cell
- Load cell menghasilkan sinyal mV/V
- Transmitter memperkuat dan memproses sinyal
- Sinyal dikonversi ke sinyal 4–20 mA
- Data dikirim ke sistem kontrol untuk monitoring atau kendali otomatis
Hasilnya adalah informasi berat yang lebih stabil, akurat, dan mudah diproses.

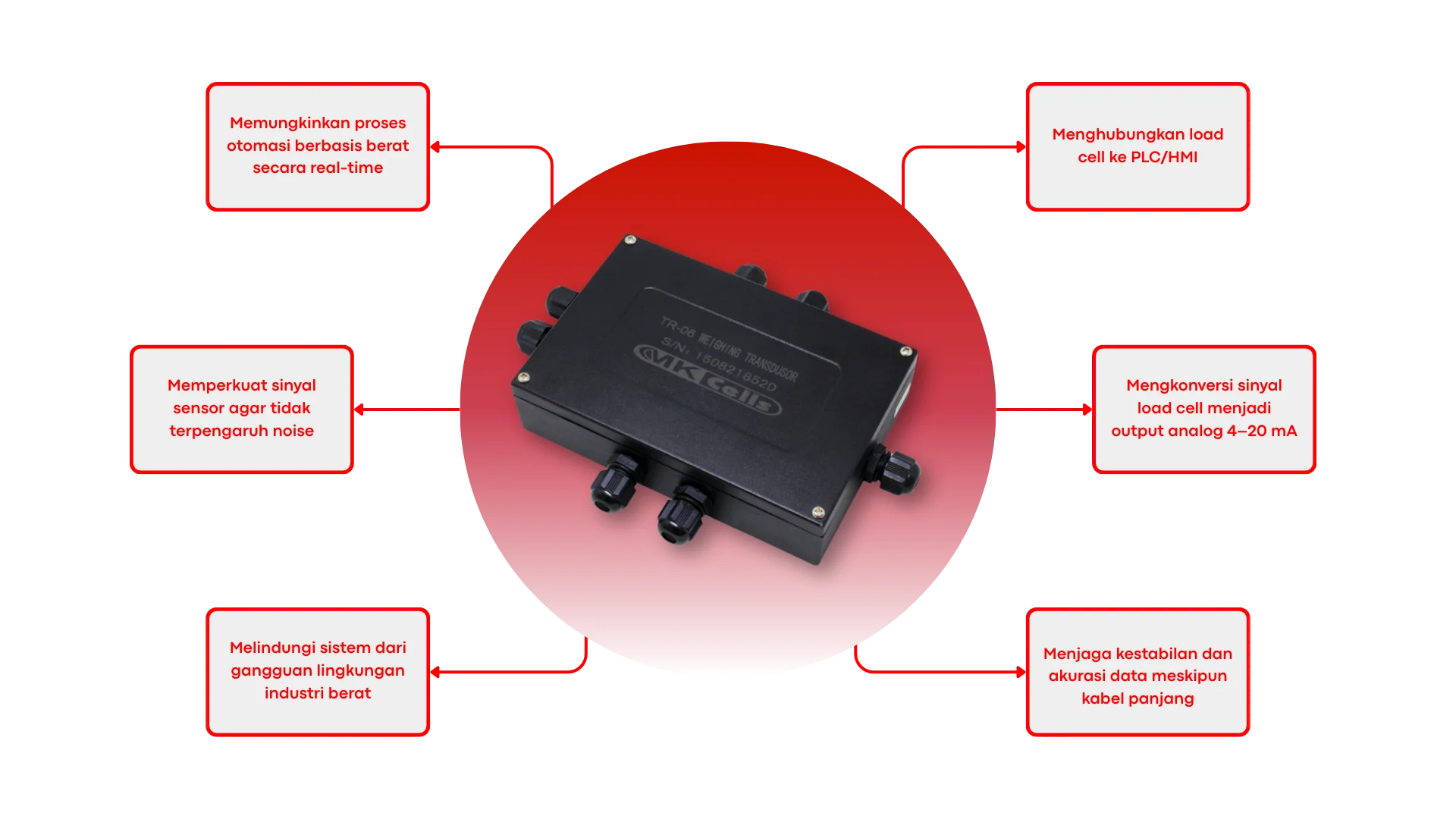

Fungsi Load Cell Transmitter 4–20mA dalam Sistem Penimbangan
Output 4–20 mA adalah standar yang stabil dan kompatibel di industri. Load cell transmitter mengubah sinyal mV/V menjadi 4–20 mA agar mudah diproses PLC/HMI, menjaga akurasi jarak jauh, mendukung kontrol otomatis berbasis berat, dan meningkatkan keandalan sistem industri.
Fungsinya mencakup:
• Mengubah sinyal mV/V menjadi 4–20mA agar dapat dibaca PLC/HMI
• Menjamin akurasi transfer data jarak jauh
• Memungkinkan kendali otomatis berbasis berat
• Meningkatkan keandalan sistem dalam lingkungan industri berat
Keuntungan Menggunakan Load Cell Transmitter 4–20 mA
• Akurat dan stabil untuk jarak transmisi panjang
• Kesalahan kabel putus mudah dideteksi
• Lebih aman dari pengaruh resistansi kabel
• Industri-friendly dan mudah dikonfigurasi
• Mendukung lingkungan ekstrem (suhu, getaran, gangguan listrik)
Itulah sebabnya output ini digunakan di manufaktur, pertambangan, minyak & gas, food processing, hingga logistik.
Tips Memilih Load Cell Transmitter 4–20 mA
Pastikan transmitter memiliki:
• Resolusi tinggi dan digital filtering
• Output 4–20 mA + RS485(Modbus)
• Fitur kalibrasi zero & span
• Proteksi noise dan surge
• Housing IP65/IP67 jika outdoor
• Multi-load cell input untuk tangki/silo
Pemilihan yang tepat akan meningkatkan akurasi sistem penimbangan secara signifikan.
Load Cell Transmitter 4–20mA adalah standar industri yang stabil dan kompatibel, dan transmitter mengubah sinyal kecil load cell menjadi sinyal yang dapat dibaca PLC. Dengan transmitter yang tepat, sistem penimbangan akan bekerja lebih presisi, aman, dan reliabel, terutama pada aplikasi industri yang kompleks.
