Dalam dunia instrumentasi industri, kebutuhan akan sensor berat yang memiliki akurasi tinggi namun tetap hemat ruang terus meningkat. Salah satu solusi terbaik untuk kebutuhan tersebut adalah low profile load cell, yaitu load cell dengan desain tipis dan kompak yang mampu bekerja dalam ruang instalasi terbatas. Meskipun berbeda dengan pneumatic load cell yang bekerja berdasarkan tekanan udara, low profile load cell umumnya menggunakan teknologi strain gauge sehingga menghasilkan pengukuran yang stabil, cepat, dan presisi.
Apa Itu Low Profile Load Cell?

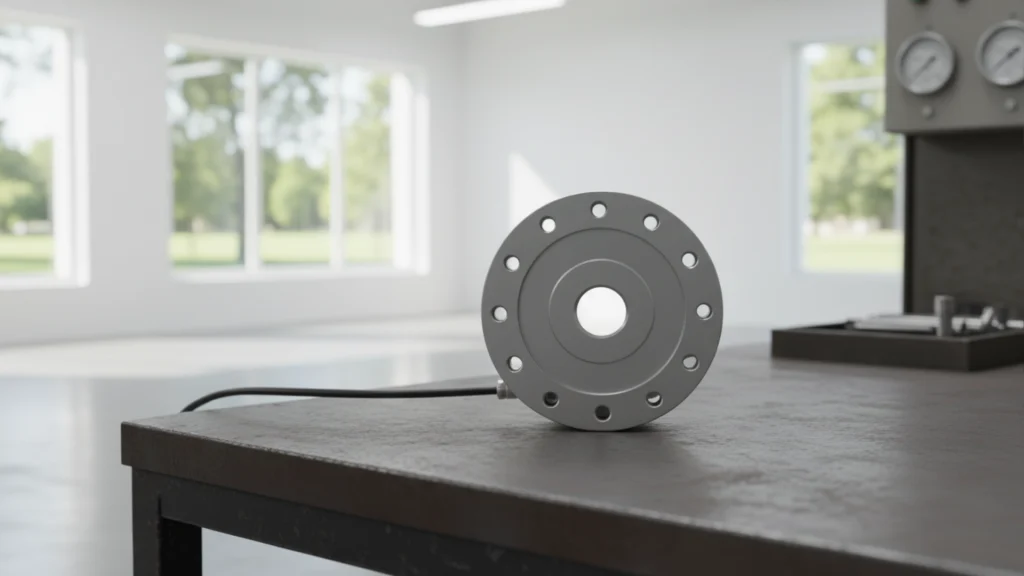

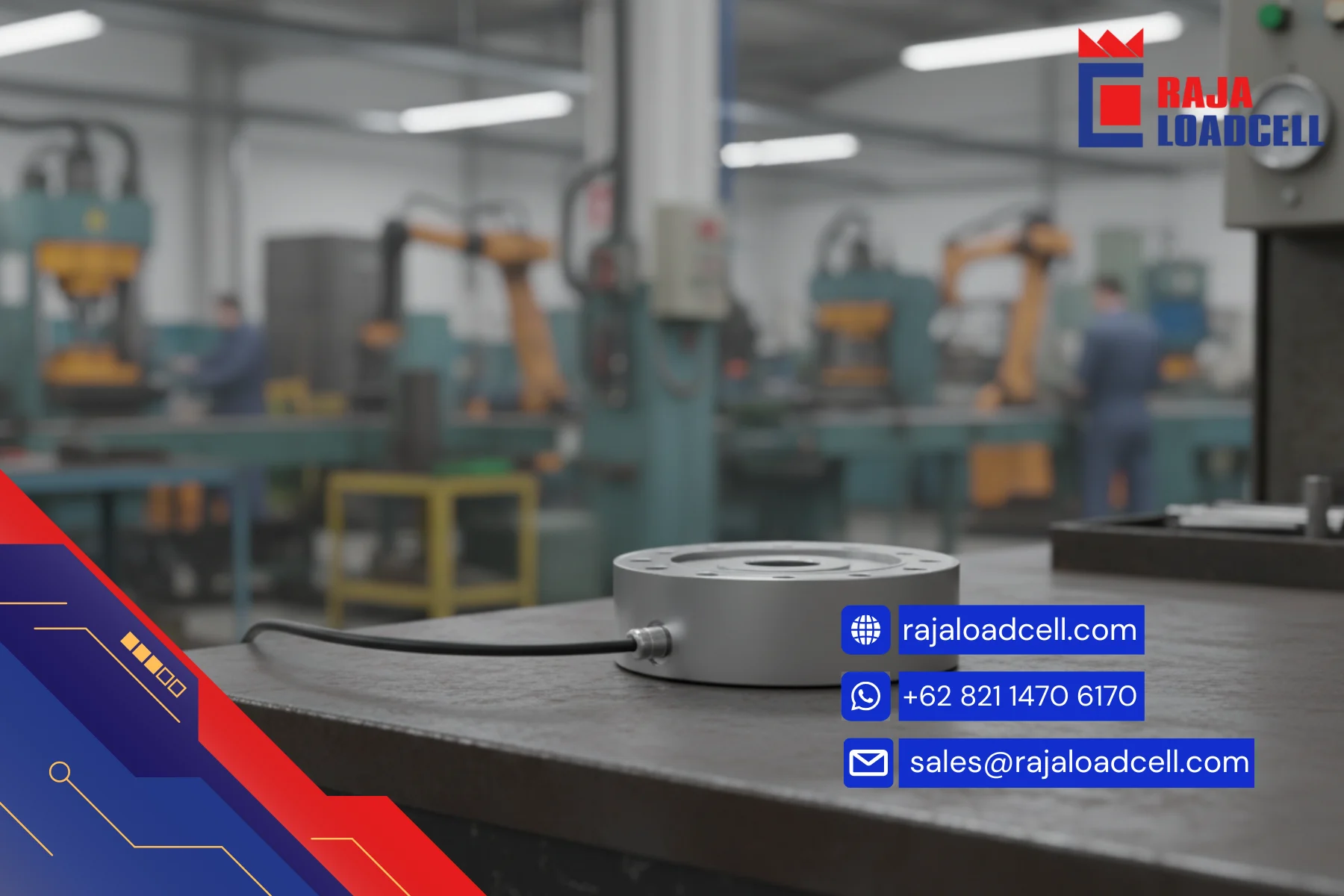

Low profile load cell adalah jenis load cell yang memiliki bentuk tipis dan mendatar sehingga dapat dipasang pada area dengan ruang terbatas. Sensor ini dirancang secara khusus untuk aplikasi penimbangan yang membutuhkan performa tinggi namun tidak memiliki banyak ruang instalasi. Selain itu, load cell ini biasanya dibuat dari material baja paduan atau stainless steel untuk memastikan ketahanan terhadap tekanan, getaran, dan lingkungan industri
Teknologi yang Digunakan pada Low Profile Load Cell
Pada umumnya, low profile load cell menggunakan teknologi strain gauge yang ditempelkan pada bagian elastis sensor. Ketika beban diterapkan, bagian elastis tersebut mengalami deformasi mikro yang kemudian diubah menjadi sinyal listrik. Meskipun berbeda dengan pneumatic load cell yang menggunakan tekanan udara sebagai mekanisme penyeimbang gaya, prinsip dasar keduanya tetap sama, yaitu mengubah gaya mekanis menjadi output yang dapat diukur secara presisi.
Baca Juga : Load Cell | Pengertian dan Panduan Lengkap Load Cell
Kelebihan Low Profile Load Cell Dibanding Load Cell Lainnya
Low profile load cell memiliki sejumlah keunggulan yang menjadikannya pilihan utama dalam sistem penimbangan industri modern. Berikut beberapa kelebihannya:
- Desain Minimal dan Hemat Ruang
Desainnya yang tipis memungkinkan sensor ini dipasang pada mesin atau perangkat yang memiliki ruang terbatas. Hal ini tentu sangat menguntungkan untuk industri yang menempatkan banyak mesin dalam satu area produksi yang padat. - Akurasi Tinggi dan Stabil
Low profile load cell dirancang untuk memberikan pengukuran yang sangat akurat, bahkan ketika digunakan untuk beban yang besar. Selain itu, sensor ini mampu mempertahankan stabilitas meskipun berada di lingkungan yang memiliki getaran atau perubahan suhu. - Bahan Yang Kuat
Material berbahan stainless steel atau baja paduan memberikan ketahanan terhadap korosi, tekanan berlebih, dan kondisi lingkungan industri yang keras. Dengan demikian, load cell ini dapat digunakan dalam jangka panjang dengan tingkat perawatan yang rendah. - Kompatibel dengan Berbagai Tipe Timbangan
Meskipun dirancang untuk aplikasi ruang terbatas, load cell kompatibel digunakan pada berbagai sistem seperti platform scale, hopper scale, tank scale, hingga mesin pengisi otomatis.
Komponen Utama Low Profile Load Cell
Agar dapat bekerja dengan optimal, low profile load cell biasanya terdiri dari beberapa komponen penting yang saling mendukung satu sama lain. Setiap komponen dirancang dengan presisi tinggi agar mampu mempertahankan akurasi pengukuran dalam berbagai kondisi beban.
Body Sensor Load Cell
Merupakan bagian utama yang menerima gaya atau beban. Body ini didesain khusus untuk merespons deformasi mikro agar strain gauge dapat membaca sinyal dengan tepat.
Strain Gauge
Strain gauge adalah komponen yang mengubah deformasi mekanis menjadi sinyal listrik. Komponen ini sangat sensitif sehingga harus dilindungi dari kelembaban dan kontaminasi
Kabel Output
Bagian ini berfungsi untuk mengirimkan sinyal dari load cell ke indikator atau pengontrol. Kabel dan konektor yang digunakan harus memiliki kualitas tinggi agar sinyal tidak mengalami gangguan atau penurunan akurasi.
Mounting Kit
Mounting kit membantu memastikan load cell terpasang dengan benar sehingga dapat menerima beban secara merata dan meminimalkan error pengukuran.
Cara Kerja Low Profile Load Cell
Proses kerja load cell ini dimulai ketika beban diterapkan pada body sensor. Body akan mengalami deformasi mikro yang kemudian diterima oleh strain gauge sebagai perubahan resistansi listrik. Setelah itu, sinyal yang dihasilkan diteruskan melalui kabel output menuju indikator atau kontroler untuk kemudian diolah menjadi nilai berat yang dapat dibaca. Dengan demikian, sistem penimbangan menjadi lebih akurat, cepat, dan responsif.

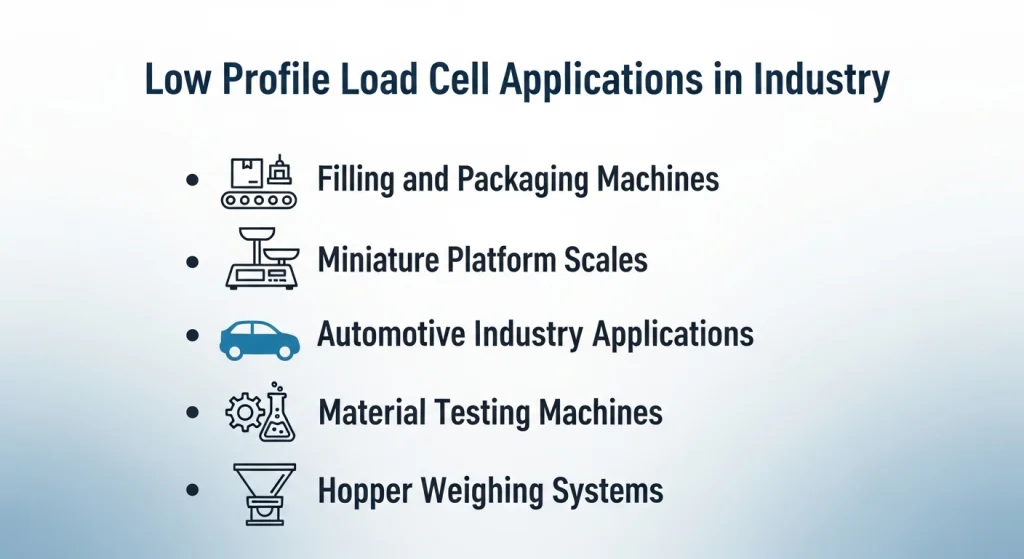

Penggunaan Low Profile Load Cell di Industri
Jenis load cell ini digunakan di berbagai sektor industri karena fleksibilitas, presisi tinggi, serta kemampuannya beroperasi dengan stabil pada instalasi yang memiliki ruang terbatas. Sensor ini menjadi pilihan utama bagi banyak perusahaan yang membutuhkan sistem pengukuran beban yang akurat namun tetap efisien dari segi desain. Berikut beberapa contohnya:
1. Mesin Filling dan Packaging
Banyak perusahaan makanan dan minuman menggunakan low profile load cell untuk menimbang bahan secara otomatis dalam proses pengisian.
2. Platform Scale Berukuran Mini
Desainnya yang kompak menjadikannya ideal untuk timbangan platform kecil yang membutuhkan presisi tinggi.
3. Aplikasi Industri Otomotif
Digunakan untuk mengukur beban pada komponen tertentu ketika melakukan pengujian kualitas dan daya tahan.
4. Mesin Uji Material
Low profile load cell sering dipasang pada mesin uji tarik atau tekan untuk mendapatkan data performa material secara akurat.
5. Sistem Penimbangan Hopper atau Tangki
Pada aplikasi ruang terbatas, alat ini menjadi solusi terbaik untuk menimbang material curah tanpa memakan banyak ruang instalasi.

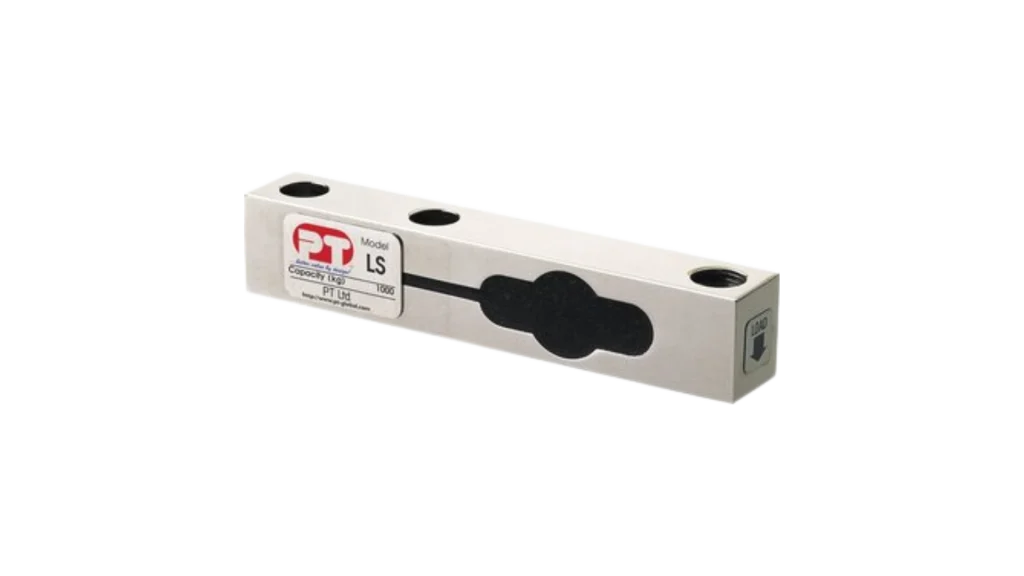

Low Profile Shear Beam-LS
Link Produk Low Profile Shear Beam-LS
The LS is one of the few true low profile shearbeam loadcells. If height is an issue with your application, consider a 1t shearbeam at only 24mm high, similar space savings are seen across the LS series. Known and recognised by its keyhole feature, the LS is used extensively in airport baggage scales and all types of above and in-ground platform weighing scales. With one of the worlds largest capacity spreads in a single model the LS is available from 50kg to 10t in 8 capacities. A full range of mounting accessories are available.
Features
- Ultra Low Profile
- Wide Capacity Range 50Kg~10T
- Electroless Nickel Plated
- Fully Encapsulated
- Matched mV/V and impedence
Kesimpulan
Low profile load cell adalah sensor penimbang dengan desain tipis dan kompak yang mampu memberikan akurasi tinggi meskipun dipasang pada area dengan ruang terbatas. Berbeda dengan pneumatic load cell yang menggunakan tekanan udara, alat ini bekerja berdasarkan prinsip strain gauge sehingga memberikan stabilitas dan respons cepat. Dengan keunggulan dalam desain, material, dan performa, sensor ini sangat cocok digunakan pada industri makanan, farmasi, manufaktur, otomotif, dan berbagai sistem penimbangan presisi lainnya.
