Dalam dunia industri modern, kebutuhan terhadap sistem pengukuran beban yang akurat, aman, dan stabil semakin meningkat. Salah satu teknologi yang terus berkembang dan banyak digunakan pada lingkungan industri yang memiliki risiko tinggi adalah pneumatic load cell, yaitu perangkat pengukuran beban yang bekerja menggunakan prinsip perubahan tekanan udara. Berbeda dari load cell konvensional berbasis strain gauge atau hidrolik, teknologi ini menawarkan keunggulan unik terutama pada lingkungan berbahaya (hazardous area) dan area eksplosif. Teknologi ini juga sangat cocok untuk industri yang membutuhkan tingkat keamanan tinggi tanpa komponen elektrik bertegangan.

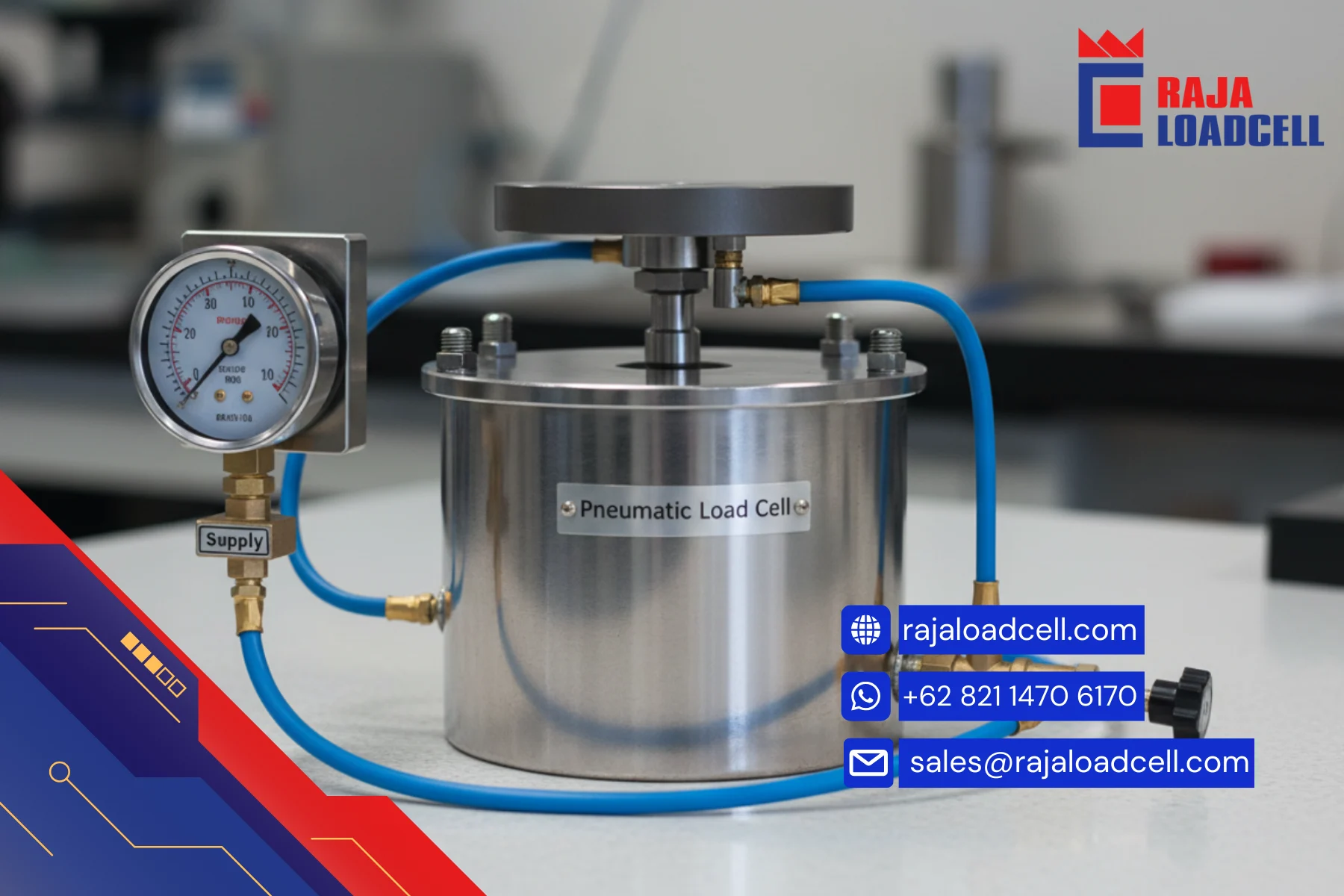

Apa Itu Pneumatic Load Cell
Pneumatic load cell adalah sensor pengukuran beban yang mengubah gaya mekanis menjadi perubahan tekanan udara. Ketika beban diberikan pada diafragma sensor, sistem akan mengatur aliran udara hingga mencapai keseimbangan tertentu. Perubahan tekanan udara inilah yang kemudian diterjemahkan menjadi nilai berat atau gaya.
Sensor ini tidak memerlukan komponen elektrik yang bersentuhan langsung dengan beban, sehingga aman digunakan pada area di mana percikan listrik atau interferensi elektromagnetik dapat menimbulkan risiko besar.

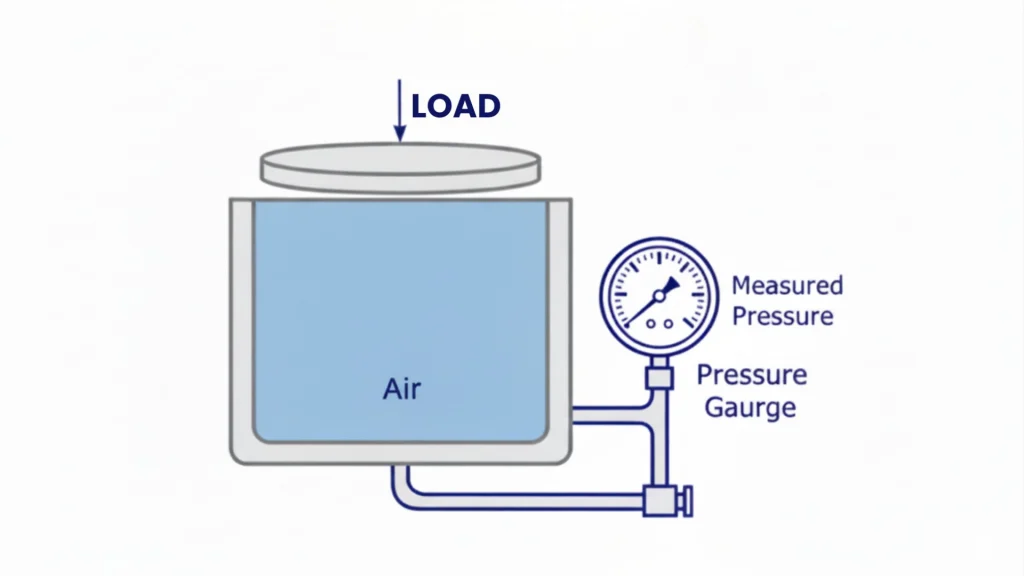

Cara Kerja Pneumatic Load Cell Secara Teknis
Pneumatic load cell bekerja melalui mekanisme force-balance system, di mana tekanan udara digunakan untuk menyeimbangkan gaya yang diberikan oleh beban. Ketika beban meningkat, tekanan udara dalam sistem ikut naik untuk mempertahankan keseimbangan. Perubahan tekanan inilah yang kemudian diubah menjadi nilai berat yang terukur.
Beban Mengenai Platform
Saat beban ditempatkan pada permukaan load cell, diafragma akan mengalami deformasi kecil. Besarnya deformasi berkaitan dengan besarnya gaya yang diterapkan.
Aliran Udara Menyesuaikan Tekanan
Sistem ini akan mengalirkan udara melalui nozzle menuju ruang di bawah diafragma. Beban yang lebih besar membutuhkan tekanan udara lebih tinggi untuk menyeimbangkannya.
Terbentuknya Tekanan Keseimbangan
Ketika tekanan udara mencapai titik di mana diafragma kembali pada posisi setimbang, sensor internal akan membaca nilai tekanan tersebut sebagai representasi dari berat.
Output Dikonversi ke Nilai Berat
Tekanan udara kemudian diubah menjadi sinyal analog atau digital melalui transduser tekanan. Nilai ini dikirim ke indikator atau sistem kontrol industri.

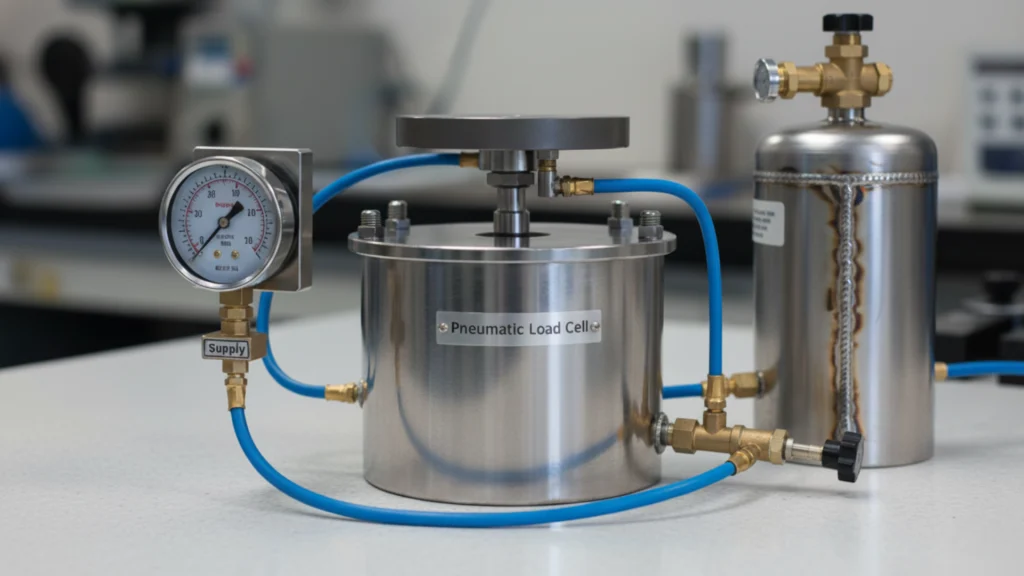

Komponen Utama dalam Pneumatic Load Cell
- Platform
Platform merupakan bagian atau permukaan utama tempat beban ditempatkan atau diterapkan dalam sebuah sistem pengukuran. Komponen ini berfungsi sebagai area penopang yang menerima gaya secara langsung dari benda yang ditimbang, kemudian menyalurkan gaya tersebut ke load cell untuk dikonversi menjadi sinyal pengukuran. - Diafragma Pengukur Tekanan
Diafragma merupakan bagian yang menerima gaya langsung dari beban. Materialnya harus fleksibel namun kuat, seperti karet khusus industri atau stainless steel tipis, yang mampu merespons perubahan beban tanpa mengalami deformasi permanen. - Regulator Tekanan Udara
Regulator berfungsi menjaga agar tekanan udara yang masuk tetap stabil dan sesuai kebutuhan, sehingga sistem dapat mencapai titik keseimbangan yang akurat meskipun beban berubah dengan cepat. - Nozzle dan Baffle
Kedua komponen ini berfungsi mengontrol aliran udara masuk ke ruang pengukuran, di mana nozzle akan mengatur besaran udara yang keluar, sementara baffle membantu menahan tekanan agar stabil sehingga pembacaan tetap konsisten. - Pressure Gauge atau Sensor Tekanan
Komponen inilah yang menampilkan nilai tekanan setelah melalui proses penyeimbangan. Gauge dapat berupa analog atau digital, tergantung tipe load cell yang digunakan dalam aplikasi tertentu.
Keunggulan Pneumatic Load Cell Dibanding Teknologi Lain
Meskipun berbagai jenis load cell tersedia di pasaran, pneumatic load cell memiliki karakteristik unik yang membuatnya unggul dalam kondisi tertentu. Banyak lingkungan kerja yang menuntut keamanan tinggi dan kestabilan pengukuran jangka panjang.
1. Aman untuk Area Berbahaya
Sensor ini tidak memerlukan sumber listrik sehingga aman digunakan di area industri yang rentan ledakan. Pneumatic load cell membantu menjaga keselamatan operasional di lingkungan sensitif tanpa risiko percikan listrik.
2. Ketahanan Tinggi Terhadap Lingkungan Ekstrem
Karena tidak menggunakan komponen elektronik, load cell ini sangat tahan terhadap kelembapan, debu, suhu ekstrem, dan korosi. Ketahanan ini membantu menjaga performa sensor tetap stabil dalam berbagai kondisi operasional.
3. Akurasi Stabil dan Minim Drift
Tekanan udara menghasilkan respons yang stabil dan tidak mudah mengalami drift seperti sensor elektrik, sehingga cocok digunakan untuk aplikasi yang membutuhkan kestabilan jangka panjang.
4. Kemudahan Perawatan dan Konstruksi Sederhana
Desain mekanis yang sederhana membuat perawatan lebih mudah karena tidak ada rangkaian elektronik yang rumit atau komponen yang harus dikalibrasi ulang terlalu sering.
Pneumatic load cell merupakan solusi ideal bagi industri yang membutuhkan sistem pengukuran beban yang aman, stabil, dan tahan terhadap lingkungan ekstrem. Dengan prinsip kerja berbasis tekanan udara, load cell ini mampu memberikan hasil pengukuran yang konsisten tanpa risiko listrik atau percikan api, sehingga banyak digunakan pada industri high-risk dan area berbahaya.
Melalui pemahaman mengenai komponen, prinsip kerja, keunggulan, dan aplikasinya, industri dapat memilih teknologi pengukuran beban yang tepat untuk mendukung produktivitas dan keselamatan operasional.
