Industri manufaktur, pertanian, kimia, konstruksi, hingga pengolahan makanan, sistem penimbangan berbasis hopper scale menjadi komponen penting untuk memastikan proses produksi berjalan akurat, stabil, dan efisien. Agar hopper scale dapat bekerja optimal, dibutuhkan sensor utama berupa load cell yang mampu membaca beban secara presisi meskipun bekerja pada lingkungan industri yang keras. Pemilihan load cell hopper scale tidak bisa dilakukan sembarangan, karena setiap jenis load cell memiliki karakteristik teknis, kapasitas, dan tingkat ketahanan yang berbeda.

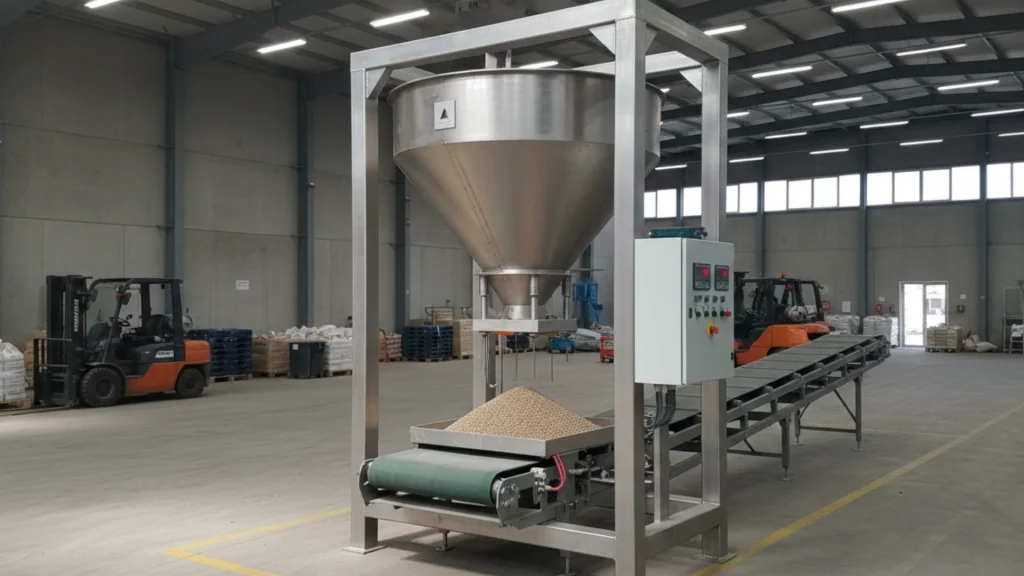

Apa Itu Load Cell Hopper Scale?
Load cell adalah sensor atau transduser yang mengubah gaya (beban) menjadi sinyal listrik, dan pada hopper scale komponen ini dipasang di bagian penyangga agar seluruh berat material yang masuk ke hopper dapat terukur secara akurat. Sistem ini umum digunakan pada berbagai aplikasi industri seperti timbangan silo dan hopper untuk pakan ternak, sistem batching dan mixing di industri kimia, proses dispensing di industri makanan dan minuman, serta pencampuran material seperti semen atau aspal dalam industri konstruksi. Pemilihan load cell hopper scale yang tepat sangat memengaruhi akurasi, durabilitas, serta stabilitas pengukuran dalam jangka panjang.
Fungsi Load Cell Hopper Scale dalam Industri
1. Menimbang Material Curah dengan Presisi Tinggi
Load cell hopper scale berfungsi untuk membaca perubahan berat secara real-time dengan tingkat akurasi yang sangat tinggi. Sistem ini sangat penting dalam proses industri yang membutuhkan presisi, seperti pencampuran bahan kimia, pakan ternak, dan makanan, di mana setiap gram memiliki pengaruh signifikan terhadap kualitas produk akhir.
2. Mengoptimalkan Proses Produksi dan Batching
Dalam proses batching, load cell hopper scale digunakan untuk memastikan setiap bahan yang masuk ke mixer memiliki berat yang tepat. Hal ini meningkatkan konsistensi produk sekaligus meminimalkan pemborosan material.
3. Mengontrol Proses Pengisian dan Pengeluaran Material
Sistem hopper scale memungkinkan otomatisasi aliran masuk dan keluar material. Ketika berat material mencapai batas tertentu, sistem dapat memberikan sinyal untuk menghentikan atau melanjutkan proses pengisian sehingga memudahkan kontrol produksi.
4. Memastikan Kualitas dan Efisiensi Industri
Penimbangan yang akurat berperan penting dalam menjaga standar kualitas produk. Load cell hopper scale membantu perusahaan mengurangi error, meningkatkan efisiensi, dan menjaga kualitas setiap batch produksi.

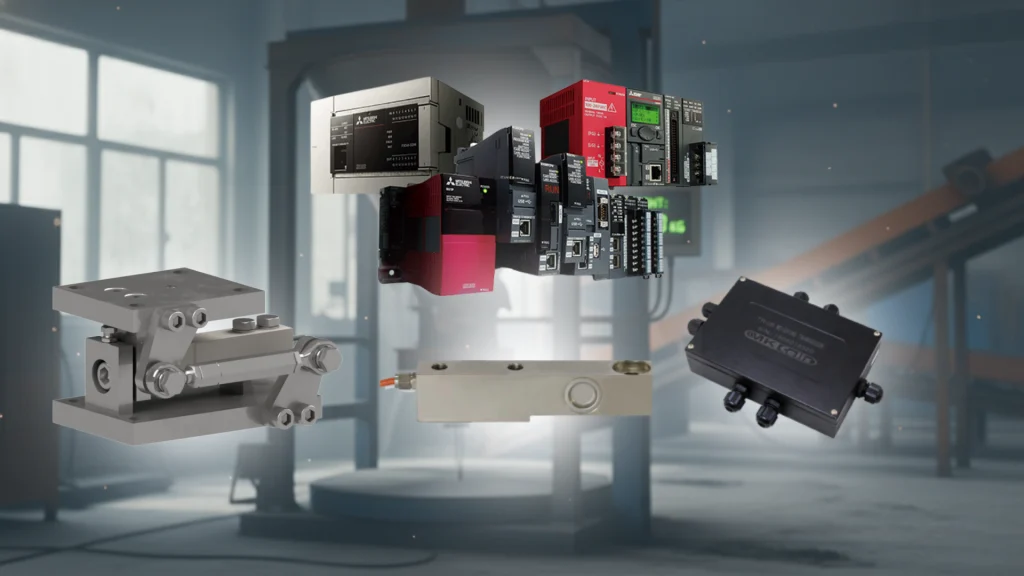

Komponen Utama Pada Hopper Scale
Untuk mencapai akurasi penimbangan yang stabil dan konsisten, sebuah hopper scale harus didukung oleh rangkaian komponen yang dirancang secara presisi dan saling terintegrasi. Berikut adalah komponen utama yang membentuk kinerja hopper scale secara keseluruhan.
1. Load Cell
Load cell adalah komponen utama yang bertugas mengubah perubahan gaya (berat material) menjadi sinyal listrik. Pada sistem hopper scale, terdapat beberapa tipe load cell yang umum digunakan, yaitu:
- Shear Beam Load Cell
Tipe ini banyak digunakan untuk hopper berukuran sedang karena memiliki sensitivitas tinggi, desain yang kuat, serta mampu meredam getaran selama proses penimbangan berlangsung, sehingga hasil pengukuran tetap stabil. - Double-Ended Shear Beam Load Cell
Cocok untuk hopper dengan kapasitas besar, tipe ini memiliki struktur yang lebih kokoh dan stabil. Double-ended shear beam mampu mendistribusikan beban secara merata, sehingga sangat ideal untuk aplikasi industri yang membutuhkan ketahanan jangka panjang. - Compression Load Cell
Biasanya digunakan pada hopper atau silo berkapasitas tonase besar. Tipe ini dirancang untuk menahan beban vertikal yang sangat berat dan memberikan akurasi tinggi meskipun bekerja dalam lingkungan yang penuh tekanan, suhu ekstrem, atau getaran tinggi.
Load cell pada hopper harus memiliki spesifikasi high accuracy, overload protection, serta kompatibel dengan kondisi lingkungan industri yang berat seperti debu, getaran, atau suhu ekstrem.
2. Mounting Kit
Mounting kit berfungsi untuk menstabilkan pemasangan load cell pada hopper. Di dalam industri, mounting kit memiliki desain khusus yang dapat mengurangi getaran, mencegah pergeseran lateral, dan menjaga distribusi beban agar tetap merata. Mounting yang tepat menjadi faktor penting agar load cell hopper scale dapat memberikan pembacaan akurat walaupun digunakan dalam proses produksi yang dinamis.
3. Junction Box
Junction box digunakan untuk memadukan sinyal dari beberapa load cell. Pada hopper scale besar biasanya tedapat 3–4 load cell, dan junction box membantu menyeimbangkan sinyal sehingga output akhir tetap presisi. Junction box juga dilengkapi trim pot untuk melakukan kalibrasi manual agar setiap load cell menghasilkan sinyal yang seimbang.
4. Transmitter
Transmitter berfungsi mengonversi sinyal listrik ber-level rendah dari load cell (biasanya dalam satuan millivolt) menjadi sinyal yang lebih kuat dan stabil, seperti 4–20 mA atau RS485 Modbus, sehingga mudah dibaca oleh sistem kontrol industri seperti PLC, HMI, atau SCADA.Transmitter tidak hanya memperkuat sinyal, tetapi juga melakukan proses filtering, linearization, dan stabilisasi sinyal agar pembacaan berat tetap akurat.
Baca Juga Transmitter Load Cell: Cara Kerja, Fungsi, dan Aplikasinya
5. PLC (Programmable Logic Controller)
PLC adalah otak dari sistem hopper scale yang berfungsi mengendalikan seluruh proses penimbangan secara otomatis. Perangkat ini menerima sinyal hasil pengukuran dari transmitter atau indicator. Dengan kemampuan pemrograman yang fleksibel, PLC memungkinkan hopper scale bekerja secara presisi dalam sistem batching, dosing, dan pengisian otomatis.

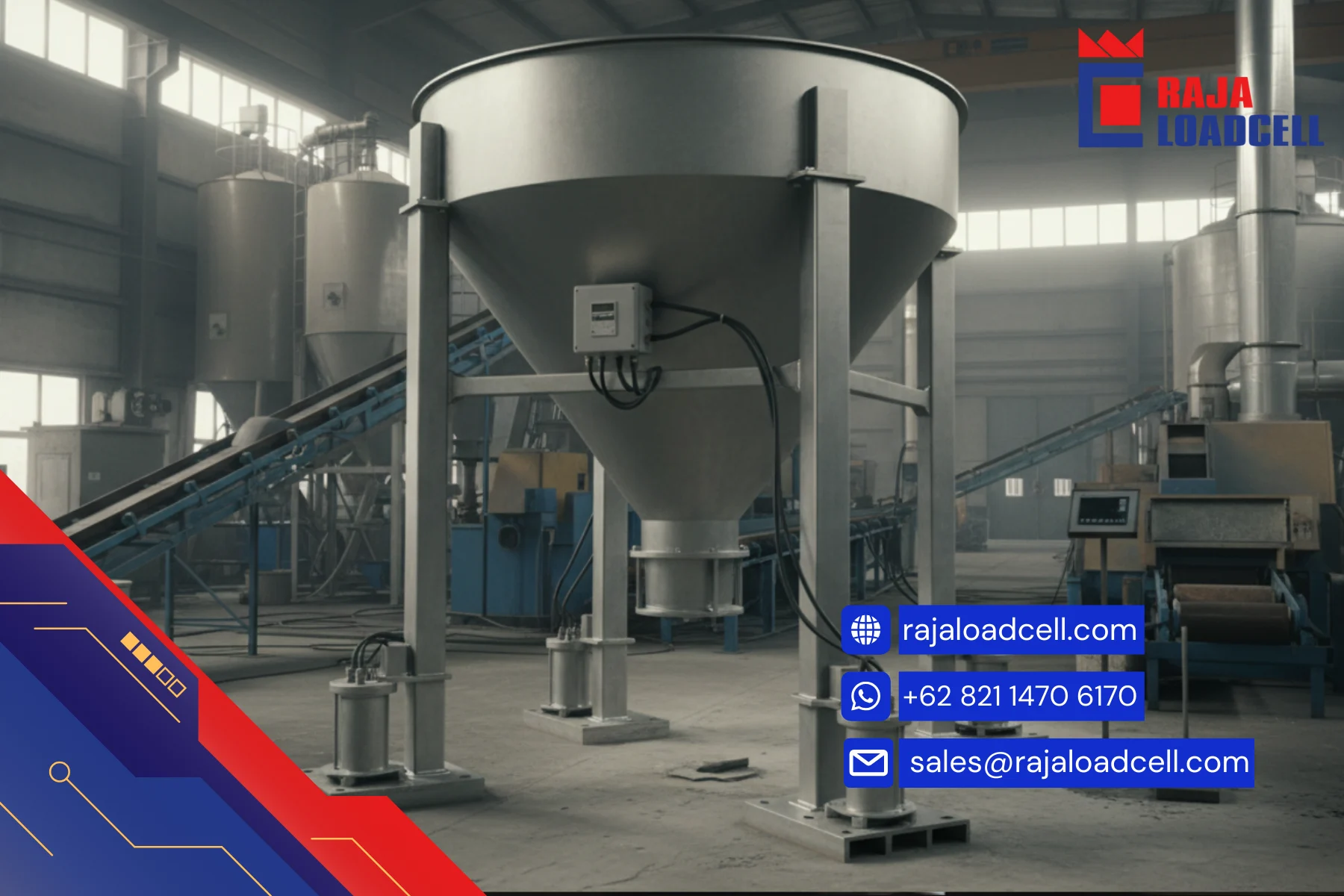

Cara Kerja Load Cell Hopper Scale
1. Material Masuk ke Hopper
Ketika material masuk ke hopper, beban tersebut langsung memberikan tekanan pada load cell melalui struktur penyangga.
2. Load Cell Mengubah Gaya Menjadi Sinyal Listrik
Setiap load cell akan menghasilkan sinyal listrik dalam bentuk millivolt per volt (mV/V).
Semakin besar beban yang diberikan, semakin tinggi output sinyal yang dihasilkan.
3. Sinyal Masuk ke Junction Box
Jika hopper menggunakan lebih dari satu load cell, sinyal disatukan dan diseimbangkan di dalam junction box. Proses trimming dilakukan untuk memastikan setiap load cell memberikan sinyal yang proporsional.
4. Transmitter Mengolah Data
Transmitter memproses dan memperkuat sinyal yang diterima dan mengubahnya menjadi data berat yang akurat. alat ini juga dapat memberikan perintah otomatis, seperti menghentikan pengisian jika berat sudah mencapai batas tertentu.
5. Output Digunakan untuk Kontrol Produksi
Hasil penimbangan digunakan untuk kontrol produksi, proses batching, pencampuran, atau pengisian material.
Kelebihan Load Cell Hopper Scale untuk Industri
- Akurasi tinggi sehingga cocok untuk proses batching dan mixing.
- Dapat digunakan pada beban berat hingga beberapa ton.
- Tahan terhadap kondisi industri seperti getaran, debu, dan kelembapan.
- Mendukung otomatisasi produksi melalui PLC atau sistem kontrol.
- Mudah dikalibrasi dan dirawat selama pemasangan dilakukan dengan benar.
Rekomendasi Load Cell untuk Hopper Scale

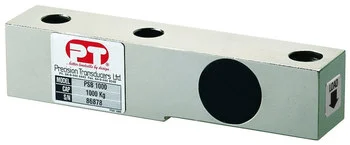

Precision Shearbeam Load Cell – PSB
Link Produk Precision Shearbeam Load Cell
The PSB is a robust high accuracy shearbeam load cell, available in capacities from 250kg to 10t in tool steel electroless nickel plated. A very popular Australasian shearbeam where it has become the industry standard and the major OEM quality scale makers load cell of choice. Sealed to IP67 it is a perfect cell for platform scales, hopper, silo, bin weighing and high-capacity axle weighing where a harsh environment demands a well specified rugged shearbeam. A full range of mounting accessories including purpose built mounting kits with inbuilt swivel bearings.
Specification
- Robust tool steel or stainless steel construction
- Fully encapsulated
- Australasian industry standard
- Capacities from 250 kg ~ 10 t
- Matched mV/V and impedence
