Load cell merupakan komponen utama dalam sistem pengukuran berat modern yang bekerja dengan mengubah gaya menjadi sinyal listrik yang sangat kecil. Namun, sinyal dari load cell biasanya memiliki tegangan rendah dan sangat sensitif terhadap gangguan, sehingga membutuhkan perangkat tambahan berupa Load Cell Amplifier. Amplifier inilah yang berfungsi memperkuat sinyal, mengurangi noise, serta memastikan hasil pengukuran tetap stabil dan akurat di berbagai kondisi industri. Artikel ini akan membahas secara mendalam apa itu load cell amplifier, bagaimana cara kerjanya, serta mengapa perangkat ini menjadi solusi penting dalam sistem pengukuran berbasis sensor.
Apa Itu Load Cell Amplifier?
Load Cell Amplifier adalah rangkaian elektronik yang berfungsi memperkuat sinyal lemah dari load cell agar dapat dibaca oleh kontroler, mikrokontroler, atau sistem akuisisi data seperti PLC dan Arduino. Sinyal yang dihasilkan load cell biasanya berada pada rentang milivolt, sehingga tanpa amplifier, sinyal tersebut akan sulit diproses secara akurat. Karena itu, amplifier berperan sebagai penghubung antara sensor dan perangkat pemroses data.
Sebagai komponen penting dalam sistem penimbangan, penguat sel beban ini tidak hanya memperbesar sinyal, tetapi juga melakukan filtering untuk mengurangi gangguan listrik (noise), mengatur gain, dan menstabilkan output agar tetap presisi. Hal ini sangat penting pada lingkungan industri di mana terdapat motor, mesin besar, serta sumber interferensi elektromagnetik yang dapat mengganggu pembacaan sensor.
Mengapa Load Cell Membutuhkan Amplifier?
Pengukuran berat membutuhkan akurasi tinggi, sementara sinyal dari load cell sangat kecil dan mudah terpengaruh suhu, getaran, serta gangguan listrik. Oleh karena itu, amplifier dibutuhkan untuk beberapa alasan berikut:
- Sinyal Load Cell Sangat Kecil
Tegangan output load cell biasanya hanya sekitar 1–3 mV/V, sehingga tanpa amplifier tidak akan terbaca oleh sistem kontrol. - Lingkungan Industri Mengandung Banyak Noise
Mesin berdaya besar dapat menghasilkan interferensi elektromagnetik yang mengganggu sinyal sensor. - Diperlukan Proses Kalibrasi
Amplifier menyediakan pengaturan gain, zero, dan span untuk memastikan akurasi pengukuran. - Menyesuaikan Output dengan Perangkat Lain
Sistem digital umumnya membutuhkan tegangan output 0–5V, 0–10V, atau sinyal analog 4–20 mA.
Karena itu, tanpa amplifier, pengukuran beban tidak hanya tidak akurat, tetapi juga tidak dapat diproses oleh perangkat elektronik modern.
Cara Kerja Load Cell Amplifier
Eksitasi Jembatan Wheatstone
Tegangan Eksitasi, amplifier menyediakan tegangan DC yang sangat stabil dan presisi ke Load Cell (Jembatan Wheatstone). Kualitas dan kestabilan tegangan ini sangat menentukan akurasi pengukuran..
Penerimaan Sinyal Diferensial (mV)
Sinyal Input, Ketika beban diterapkan, Jembatan Wheatstone menjadi tidak seimbang, menghasilkan sinyal tegangan output diferensial (perbedaan antara dua titik) yang sangat kecil, biasanya hanya dalam orde milivolt (mV).
Penguatan (Amplification)
Instrumentation Amplifier, Ini adalah komponen inti. Ia menguatkan sinyal mV input dengan faktor gain tinggi (misalnya, hingga 10.000x). Amplifier ini dirancang khusus untuk menguatkan perbedaan sinyal (diferensial) sambil secara efektif menolak noise common-mode (gangguan yang muncul di kedua jalur sinyal).
Pemfilteran
Penghilangan Noise: Sinyal yang telah diperkuat mungkin masih membawa noise listrik frekuensi tinggi. Filter lolos rendah (low-pass filter) digunakan untuk menghaluskan sinyal, memastikan pembacaan output yang lebih bersih dan stabil.
Konversi dan Normalisasi Output
Tahap akhir mengkonversi sinyal analog yang telah diperkuat dan difilter menjadi format output standar yang siap digunakan oleh perangkat lain. Amplifier menyediakan berbagai pilihan output seperti:
- 0–5V atau 0–10V (Analog Voltage)
- 4–20 mA (Analog Current Loop)
- Digital Output seperti RS485, Modbus, atau USB
Jenis-Jenis Load Cell Amplifier
Berbagai jenis Load Cell Amplifier tersedia di pasaran dengan karakteristik, fitur, dan spesialisasi yang berbeda, sehingga pengguna dapat memilih perangkat yang paling sesuai dengan kebutuhan sistem penimbangan mereka. Setiap jenis amplifier dirancang untuk menangani kondisi aplikasi tertentu, mulai dari pengukuran sederhana di laboratorium hingga pemantauan beban di lingkungan industri yang penuh gangguan listrik.

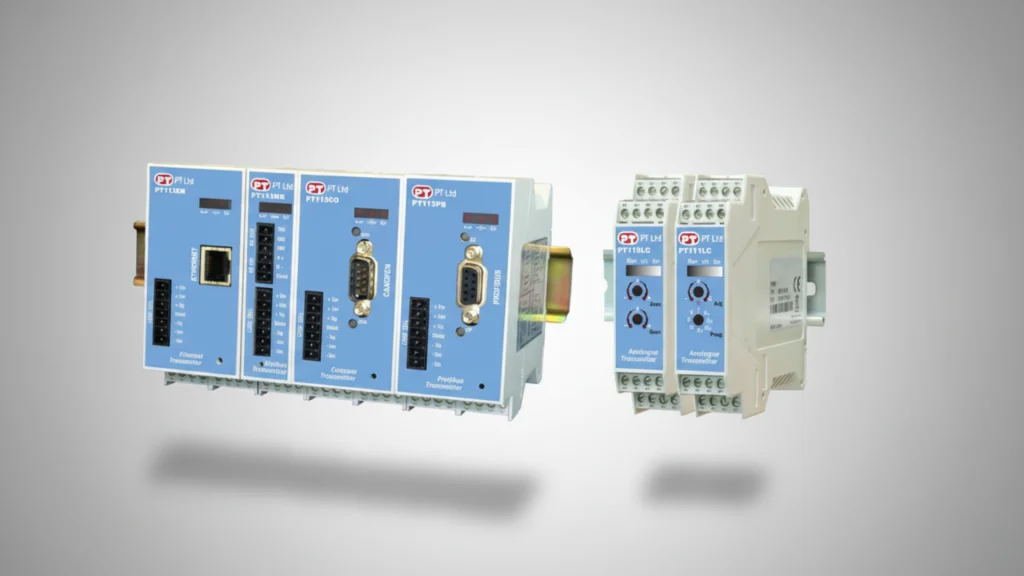

Link Produk Conditioners And Transmitters
1. Analog Load Cell Amplifier
Jenis amplifier ini menghasilkan output tegangan atau arus analog, seperti 0–10V atau 4–20 mA. Cocok untuk sistem industri tradisional yang menggunakan PLC, panel kontrol, atau indikator berat.
2. Digital Load Cell Amplifier
Model digital dilengkapi ADC (Analog-to-Digital Converter) sehingga mampu menghasilkan output digital yang lebih stabil dan mudah diolah. Cocok untuk aplikasi modern seperti IoT, sistem otomatisasi cerdas, dan monitoring berbasis komputer.
3. Microcontroller-Friendly Amplifier

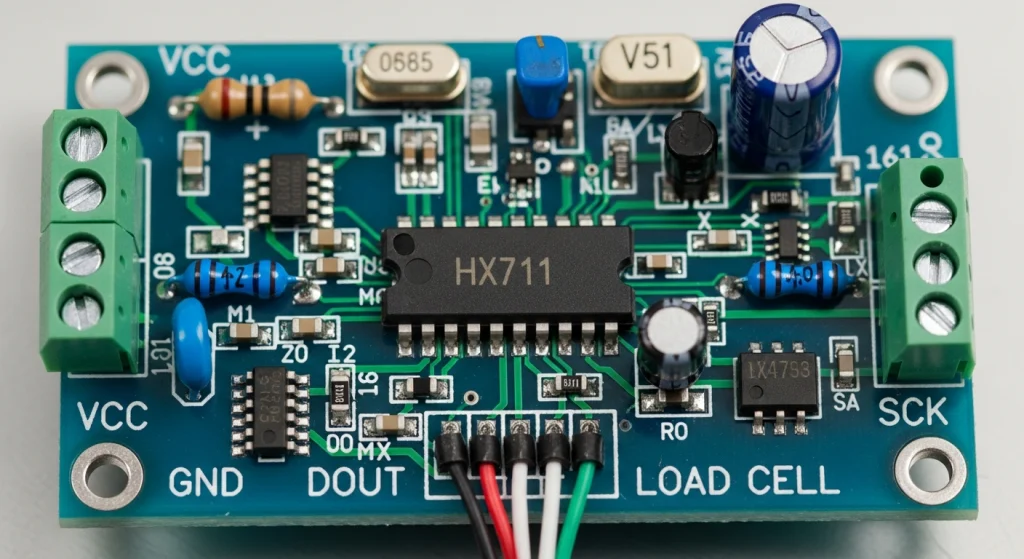

Contohnya modul HX711 yang sering digunakan pada Arduino atau ESP32. Modul ini sangat sensitif dan memiliki resolusi tinggi sehingga cocok untuk aplikasi penelitian dan penimbangan presisi kecil.
4. Industrial Smart Amplifier
Jenis ini memiliki fitur lengkap seperti filtering cerdas, kompensasi suhu, self-calibration, dan komunikasi RS485. Sangat ideal untuk industri berat, pabrik, serta penggunaan di lingkungan ekstrem.
Cara Memilih Amplifier yang Tepat
Agar sistem bekerja optimal, memilih amplifier yang tepat adalah langkah yang sangat penting. Berikut faktor-faktor yang perlu dipertimbangkan:
1. Tipe Output
Sesuaikan dengan kebutuhan sistem:
- 0–10V untuk PLC
- 4–20 mA untuk sistem jarak jauh
- Digital Modbus untuk kontrol modern
2. Kompatibilitas Load Cell
Pastikan amplifier mendukung tipe load cell seperti:
- Strain gauge load cell
- Single-point load cell
- Shear beam load cell
- Compression load cell
3. Resolusi dan Akurasi
Semakin tinggi resolusi pada alat ini, semakin detail perubahan sinyal yang dapat dibaca oleh sistem, sehingga hasil pengukuran menjadi jauh lebih presisi. Amplifier dengan resolusi tinggi mampu mendeteksi perubahan gaya dalam skala mikro, yang sangat penting untuk aplikasi yang membutuhkan keakuratan ekstrem, seperti laboratorium, kontrol proses manufaktur, atau timbangan presisi
4. Fitur Filtering dan Noise Reduction
Untuk penggunaan di lingkungan industri yang penuh gangguan elektromagnetik, getaran mesin, dan fluktuasi listrik, memilih Amplifier dengan kemampuan filtering dan noise reduction yang mumpuni menjadi sangat penting. Fitur anti noise ini bertugas menyaring interferensi dari luar sehingga sinyal asli dari load cell tetap bersih, stabil, dan dapat diproses dengan tepat.
5. Kemudahan Kalibrasi
Memilih amplifier yang menawarkan kemudahan kalibrasi akan sangat membantu dalam proses instalasi maupun maintenance sistem. Perangkat yang memiliki tombol zero, span, dan fitur digital calibration memungkinkan teknisi melakukan pengaturan ulang dengan cepat tanpa memerlukan alat tambahan atau proses yang rumit.
Kesimpulan
Load Cell Amplifier adalah komponen penting yang berfungsi memperkuat sinyal load cell sekaligus mengurangi noise sehingga pengukuran berat menjadi lebih akurat dan stabil. Dengan semakin kompleksnya kebutuhan industri, penggunaan amplifier berkualitas semakin dibutuhkan, terutama pada sistem otomasi, timbangan digital, mesin produksi, hingga perangkat IoT. Memilih amplifier yang tepat akan memastikan performa load cell tetap optimal meskipun berada pada lingkungan yang penuh interferensi.
