Bayangkan Anda sedang mengelola proyek pembangunan jembatan di area berbukit. Tetapi terdapat retakan halus di salah satu lereng. Awalnya terlihat sepele, tetapi tanpa disadari, retakan itu terjadi karena adanya pergeseran tanah yang bisa berdampak fatal.
Di sinilah peran inclinometer menjadi sangat penting. Instrumen ini menjadi pemantau bagi para insinyur untuk mendeteksi perubahan kemiringan yang tidak dapat dilihat dengan mata. Berkat inclinometer, potensi bencana seperti longsor atau kerusakan struktur bisa dicegah lebih dini.
Apa Itu Inclinometer?
Inclinometer adalah instrumen berupa tabung atau pipa untuk mengukur kemiringan yang digunakan untuk memantau perubahan sudut atau pergeseran lateral atau lateral deformation, lateral deformation adalah perubahan bentuk atau ukuran suatu benda yang terjadi ke arah samping atau melengkung yang sebelumnya lurus, hal tersebut juga berlaku pada kondisi tanah maupun struktur bangunan.
Seberapa cepat proses pengukuran tergantung dengan tinggi dari sebuah konstruksi, jika tinggi konstruksi rendah maka proses pengukuran akan semakin cepat, berbeda dengan konstruksi tinggi yang membutuhkan waktu sedikit lama.
Dalam industri konstruksi dan geoteknik, inclinometer menjadi perangkat wajib untuk:
- Memantau kestabilan lereng
- Mengawasi pondasi gedung tinggi
- Memastikan keamanan bendungan, terowongan, hingga dinding penahan tanah
Alat ini mampu memberikan data akurat terkait pergerakan tanah yang terjadi secara bertahap maupun tiba-tiba.
Fungsi Inclinometer untuk Proyek Konstruksi
1. Memantau Pergerakan Tanah
Inclinometer membantu teknisi mendeteksi pergeseran tanah dari runtutan waktu dan memberikan data secara real-time, sebelum kerusakan lebih besar terjadi. Alat ini berfungsi sebagai alat monitoring utama untuk mendeteksi kemiringan pada massa tanah atau lereng.
2. Menjaga Stabilitas Lereng
Pada proyek di area berbukit atau pegunungan dan medan curam, inclinometer menjadi alat utama untuk memastikan lereng tetap aman dan stabil. Biasanya terdapat borehole yang dimasukan inclinometer, untuk mengukur pergerakan tanah.
3. Meningkatkan Keamanan Proyek
Dengan monitoring rutin, inclinometer bisa mendeteksi gejala kerusakan pada pondasi, dinding penahan, atau struktur bawah tanah. Data dari inclinometer membantu tim mengambil keputusan cepat, seperti memperkuat struktur atau menghentikan sementara aktivitas saat ada pergerakan signifikan.
Komponen Utama Inclinometer
Casing Tabung : Casing melindungi jalur pengukuran dari kerusakan fisik, tekanan air tanah, lumpur, atau material lainnya yang dapat mengganggu pengukuran.

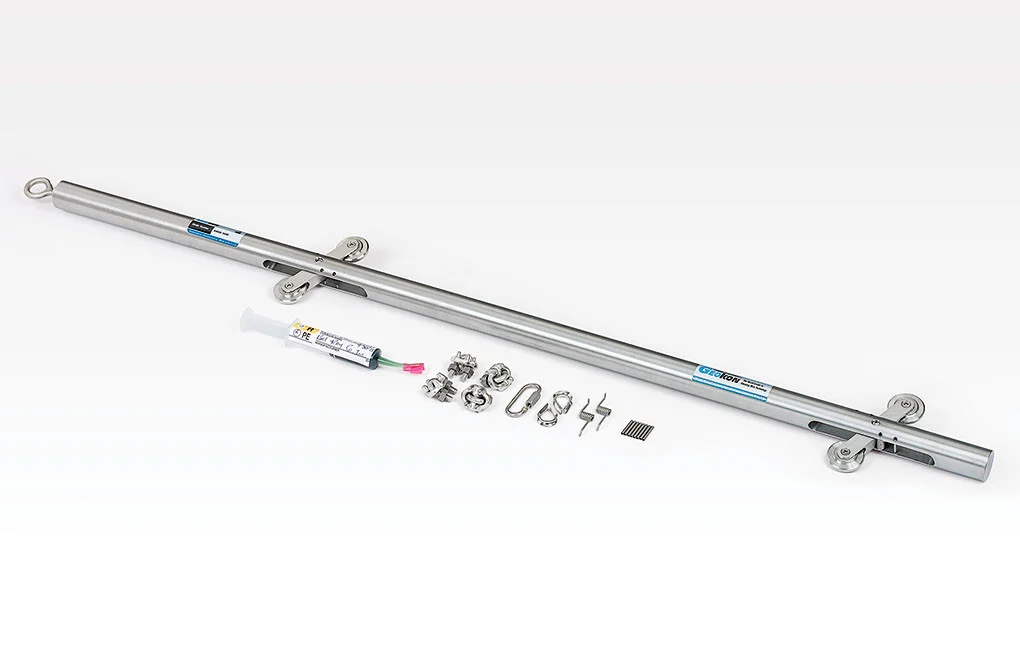

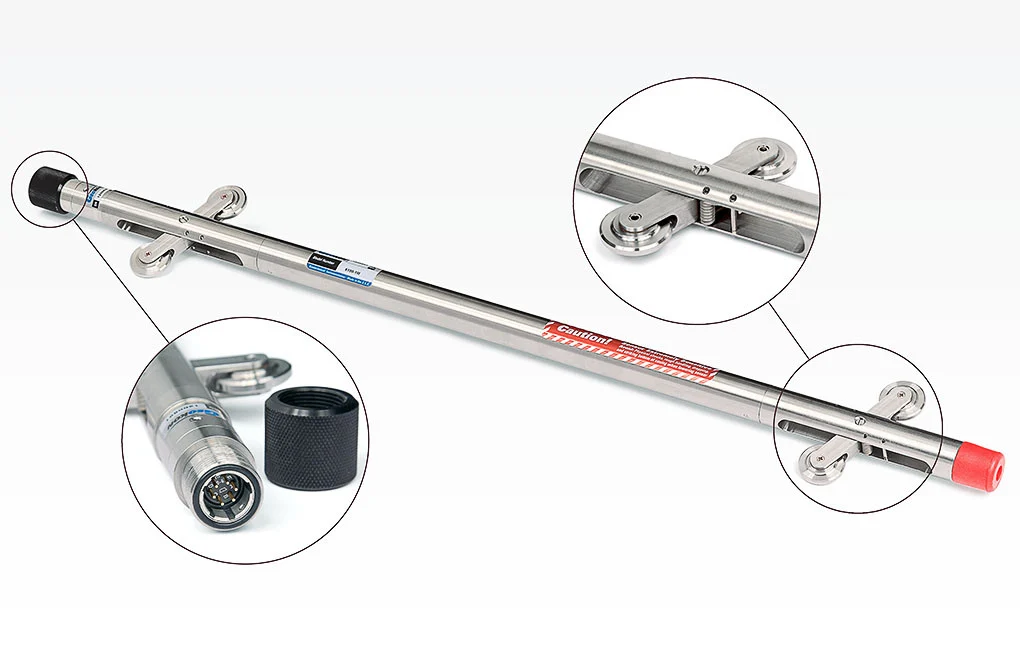

Probe Sensor: Probe sensor merupakan komponen utama yang berfungsi untuk mendeteksi dan membaca sudut kemiringan atau pergeseran lateral pada pipa inclinometer. Pada probe terdapat face Face A: Menghadap ke arah hulu (biasanya arah yang dianggap sebagai upstream atau bagian atas dari area pemantauan). Face B: Menghadap ke arah hilir (biasanya downstream atau bagian bawah dari area pemantauan).
Kabel kontrol: Kabel kontrol berfungsi untuk menggerakkan probe naik dan turun sekaligus menjadi media transmisi data. Kabel ini terbuat dari material stainless steel yang terpasang kokoh pada konektor probe, memastikan kekuatan dan keandalan selama proses pengukuran.
Katrol
Katrol terpasang di bagian samping casing inclinometer. Fungsinya adalah untuk memudahkan proses penurunan kabel menggunakan klem bawaan, sekaligus memberikan pegangan yang ergonomis bagi operator setiap kali melakukan pengukuran.
Software monitoring
berfungsi untuk mengolah data hasil pengukuran menjadi grafik, tabel, atau laporan analisis yang memudahkan interpretasi perubahan kemiringan dan pergerakan tanah dari waktu ke waktu.”
Cara Kerja Inclinometer
Inclinometer berfungsi dengan mendeteksi perubahan sudut kemiringan terhadap garis gravitasi. Alat ini memanfaatkan sensor berbasis akselerometer atau gyroscope yang mampu mengukur deviasi sudut dan secara prinsip, inclinometer bekerja dengan mengukur perubahan sudut kemiringan terhadap garis vertikal. Data yang ditangkap oleh sensor kemudian diteruskan ke sistem pemrosesan untuk dianalisis lebih lanjut.
Sistem Manual

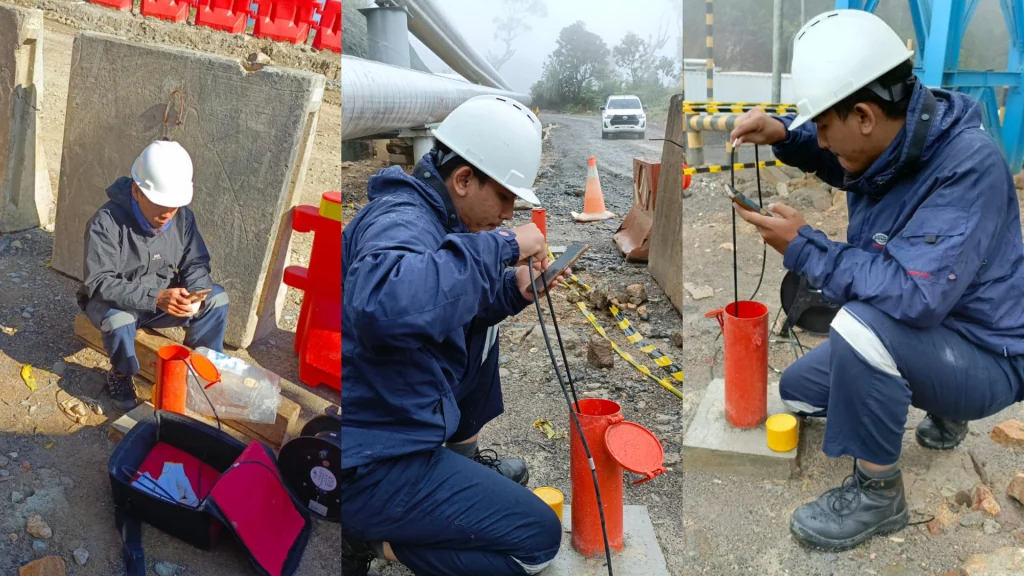

- Menggunakan probe yang dimasukkan ke dalam pipa casing yang tertanam di tanah.
- Probe berjalan dari atas ke bawah untuk membaca perubahan posisi pada jalur referensi.
Sistem Otomatis (Digital)
- Dilengkapi sensor accelerometer atau MEMS.
- Data dikirimkan secara otomatis dan real-time ke sistem monitoring pusat.
- Memungkinkan pemantauan terus menerus tanpa intervensi manual.
Aplikasi Inclinometer di Industri
1. Proyek Konstruksi
- Monitoring lereng, pondasi, dan dinding penahan tanah.
2. Bendungan dan Terowongan
- Memastikan tidak ada pergeseran tanah yang membahayakan struktur.
3. Pertambangan
- Deteksi amblesan atau pergerakan tanah di area tambang terbuka atau bawah tanah.
4. Infrastruktur Transportasi
- Pemantauan kestabilan lereng, tanjakan dan jembatan.

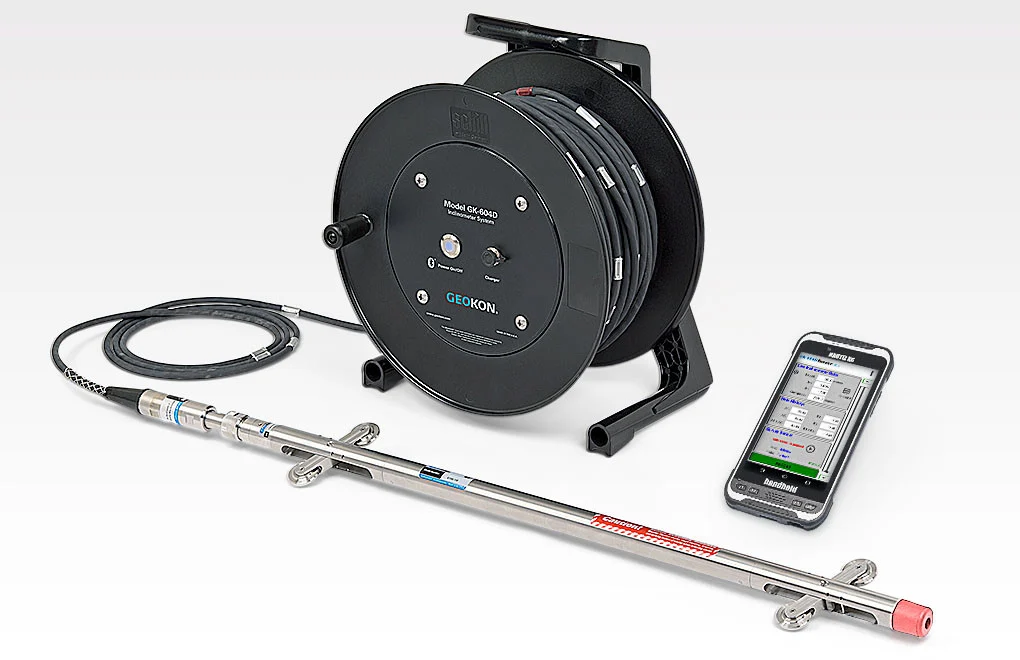

Digital Inclinometer GK-604D
Description
The Model GK-604D Digital Inclinometer System is delivered in its entirety and includes a Model 6105 Digital Inclinometer Probe, a reel-mounted cable and a Field PC. The Model 6105 contains electronics to convert the analog voltage into a digital signal, which is transmitted by the control cable to the cable reel containing the Interface, which communicates via Bluetooth®
Specification
Range¹
±90°
Resolution²
0.00025° (0.004 mm/m)
Compass Sensor Resolution
±0.1°
Compass Sensor Repeatability
±1.6°
Operating Temperature
−40 °C to +65 °C (−40 °F to +149 °F)
Wheelbase
0.5 m or 2 ft
Length × Diameter³
700 × 25 mm or 32 × 1 in
Maximum Cable Length
500 m (1640 ft)
Casing Size I.D.⁴
48 to 89 mm (2 to 3.5 in)
Rajaloadcell.com menyediakan solusi perangkat pendukung seperti Inclinometer dengan kualitas terbaik untuk kebutuhan monitoring lingkungan, efisiensi bendungan dan struktur tanah. Untuk informasi lebih lanjut dan pemesanan, silakan hubungi kami melalui WhatsApp di 0821 1470 6170 atau email ke sales@rajaloadcell.com.
