rajaloadcell.com-High Temperature Piezometer merupakan alat yang dirancang khusus untuk mengukur tekanan fluida pada kondisi suhu ekstrem. Instrumen ini banyak digunakan dalam berbagai sektor industri seperti pemulihan minyak dan proyek energi panas bumi (geothermal), di mana kondisi lingkungan menuntut alat yang tahan suhu tinggi dan tetap memberikan data yang akurat secara berkelanjutan.
Baca artikel Utama : Memahami Bermacam Jenis Piezometer dan Perbedaannya
Apa Itu High Temperature Piezometer?
High Temperature Piezometer adalah alat ukur tekanan yang menggunakan teknologi vibrating wire atau kawat bergetar. Di dalamnya terdapat diafragma sensitif yang berubah bentuk saat terkena tekanan fluida. Perubahan ini memengaruhi tegangan pada kawat bergetar, menghasilkan perubahan frekuensi yang dapat dibaca sebagai tekanan.
Sinyal tersebut kemudian ditransmisikan melalui kumparan elektromagnetik ke perangkat pembaca. Prinsip kerja ini memungkinkan piezometer memberikan hasil yang presisi, bahkan dalam kondisi suhu tinggi hingga 250 °C.
Link Produk : High Temperature Piezometer
Aplikasi High Temperature Piezometer
Piezometer jenis ini memiliki aplikasi utama di dua sektor penting:

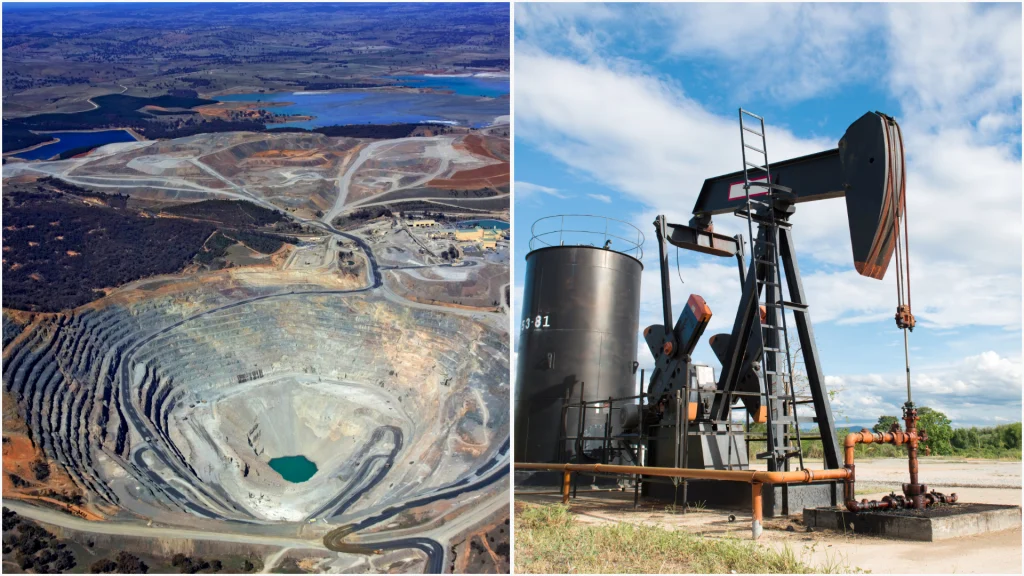

1. Pemulihan Minyak (Oil Recovery)
Dalam industri minyak, High Temperature Piezometer digunakan untuk memantau tekanan fluida di dalam tanah, khususnya pada sumur tempat minyak diambil (sumur produksi) maupun sumur tempat uap atau air dimasukkan ke dalam tanah (sumur injeksi).
Alat ini sangat penting dalam metode pemulihan minyak yang melibatkan panas atau uap, seperti:

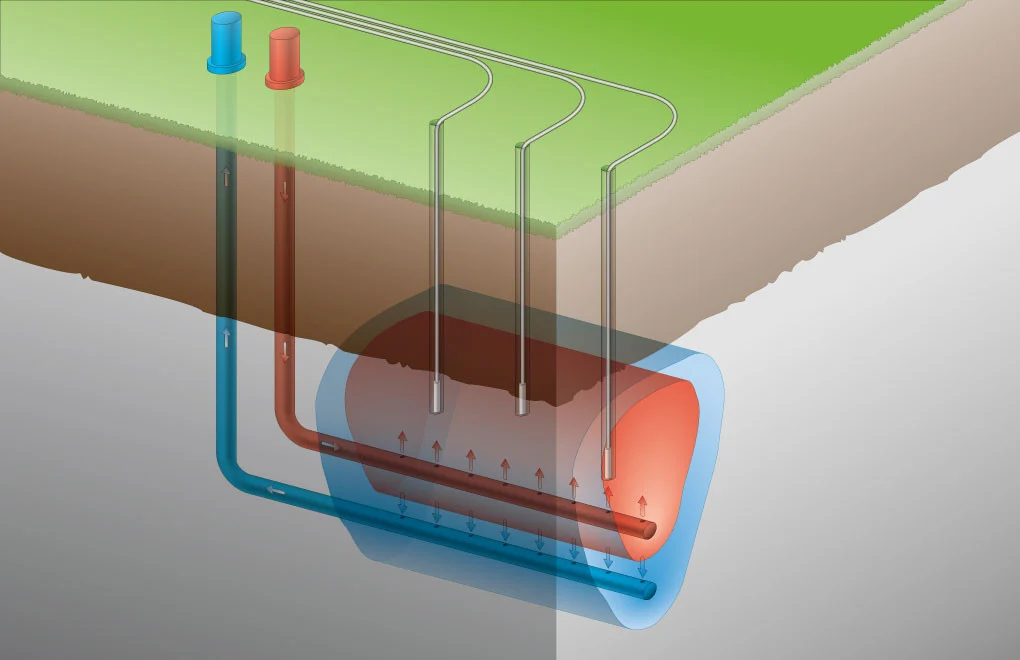

- Steam Assisted Gravity Drainage (SAGD)
Ini adalah metode di mana uap panas disuntikkan ke dalam tanah untuk mencairkan minyak berat agar lebih mudah mengalir ke sumur produksi dan kemudian dipompa ke permukaan. - Cyclic Steam Stimulation (CSS)
Metode ini bekerja secara bergantian: pertama-tama uap panas disuntikkan ke dalam sumur, lalu sumur tersebut ditutup sementara agar panas meresap ke dalam tanah. Setelah itu, minyak yang sudah mencair dipompa keluar.
Nah, dalam kedua metode ini, pemantauan tekanan secara terus-menerus (real-time) sangat krusial. Karena:
Dengan data tekanan yang akurat, operator bisa mengatur jumlah uap yang dimasukan dengan tepat, sehingga proses jadi lebih efisien, hemat energi, dan biaya operasional bisa ditekan.
Notes:
Jika tekanannya terlalu rendah, proses pemanasan mungkin tidak efektif, dan minyak sulit diangkat ke permukaan.
Jika tekanannya terlalu tinggi, bisa berisiko terhadap keamanan struktur sumur atau lingkungan sekitar.
2. Proyek Energi Panas Bumi (Geothermal)
Pada aplikasi geothermal, piezometer suhu tinggi digunakan untuk memantau tekanan dan suhu di bawah tanah secara berkelanjutan. Hal ini penting dalam menjaga kestabilan sistem dan keselamatan operasi, terutama di lokasi-lokasi dengan kondisi geologi aktif dan suhu ekstrem.
Keunggulan Teknologi Vibrating Wire
Penggunaan vibrating wire dalam piezometer memberikan berbagai keunggulan dibanding teknologi sensor lain:
- Presisi tinggi: Resolusi mencapai 0.025% dari skala penuh (full scale).
- Stabil dalam jangka panjang: Tidak terpengaruh oleh perubahan tahanan kabel atau kelembaban.
- Tahan terhadap suhu ekstrem: Dapat digunakan pada suhu hingga 250 °C.
- Material tahan korosi: Seluruh komponen dibuat dari bahan yang dirancang untuk bertahan di lingkungan agresif.
- Pengukuran suhu terintegrasi: Beberapa model dilengkapi sensor suhu internal untuk pemantauan suhu dan tekanan sekaligus.
Spesifikasi Umum
Berikut beberapa spesifikasi teknis umum yang biasa ditemukan pada High Temperature Piezometer:
- Rentang tekanan: 350 kPa hingga 100 MPa
- Akurasi: ±0.1% dari skala penuh
- Zero shift termal: < 0.05% F.S./°C
- Suhu operasi: 0 °C hingga 250 °C
- Output sinyal: Frekuensi, tahan terhadap interferensi eksternal

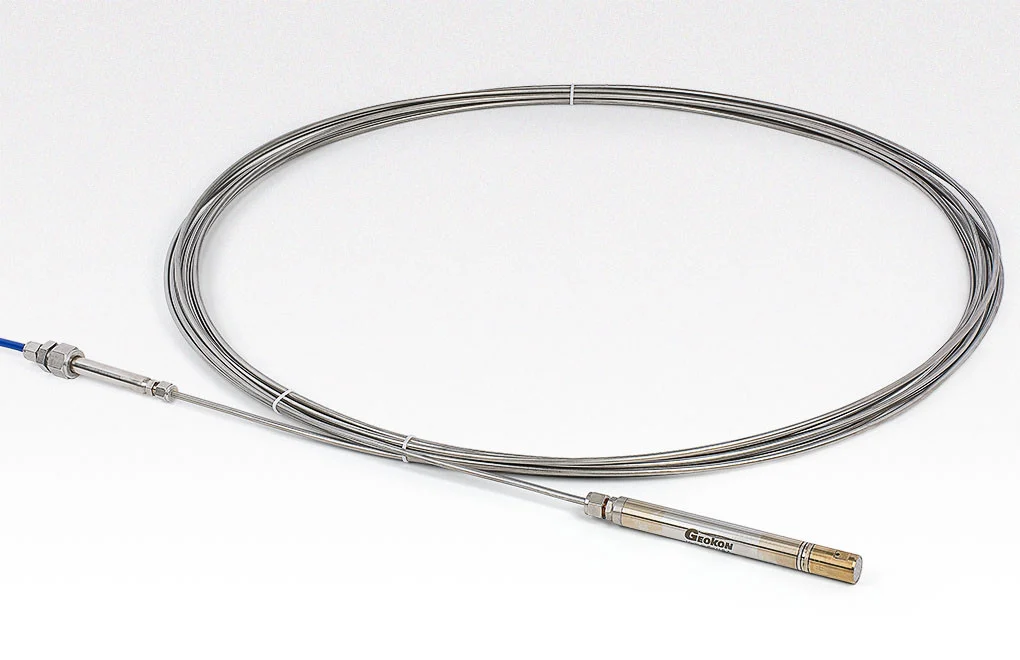

- Tipe kabel: Tersedia dengan kabel terproteksi khusus untuk tahan suhu tinggi dan lingkungan korosif
Cara Kerja Piezometer Suhu Tinggi
Berikut ringkasan proses kerja alat ini:
- Tekanan fluida menyebabkan diafragma dalam sensor bergerak.
- Perubahan ini mengubah tegangan kawat bergetar di dalam sensor.
- Frekuensi getaran berubah sesuai besar tekanan.
- Sinyal frekuensi dikirim ke alat pembaca dan dikonversi menjadi data tekanan (dan suhu jika ada sensor tambahan).
Keunggulan Dibanding Teknologi Lain
Berbeda dari sensor elektronik biasa, High Temperature Piezometer dengan teknologi vibrating wire lebih tahan terhadap:
- Gangguan elektromagnetik
- Kelembaban dan korosi
- Suhu ekstrem dan tekanan tinggi
Ini menjadikannya ideal untuk penggunaan jangka panjang di lingkungan paling menantang sekalipun.
Rekomendasi Penggunaan
High Temperature Piezometer sangat direkomendasikan untuk:
- Operator lapangan minyak dan gas
- Pengelola proyek panas bumi
- Peneliti geoteknik dan geohidrologi
- Insinyur sipil dalam proyek bawah tanah bersuhu tinggi
Baca artikel Utama : Mengenal Piezometer untuk Pengukuran Tekanan Air Pori
High Temperature Piezometer

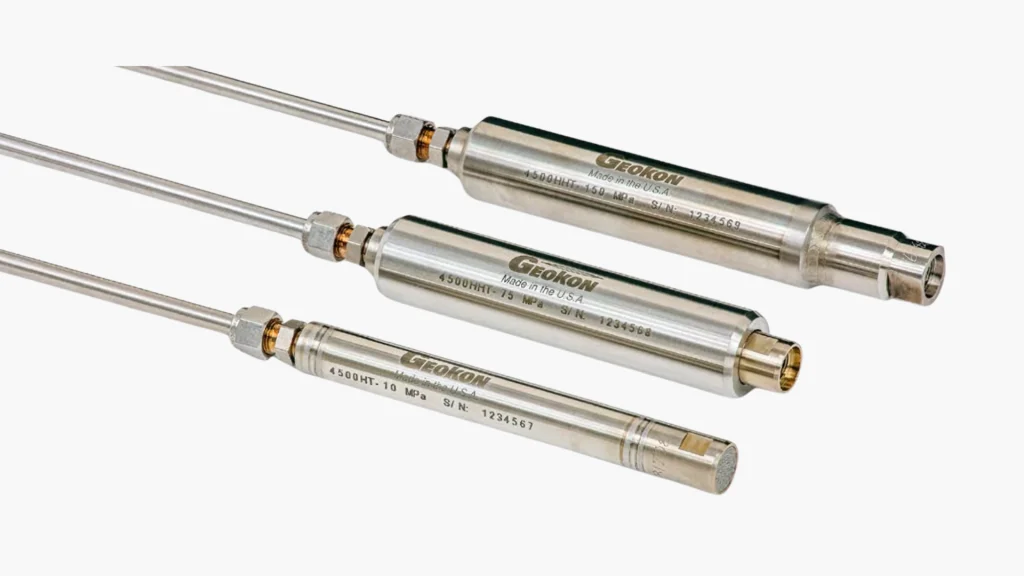

The 4500HT Series High Temperature Piezometers are designed for monitoring downhole pressures and temperatures in oil recovery systems and geothermal applications, where the temperature may be as high as 250°C.
Standard Ranges¹
350, 700 kPa; 1, 2, 3, 5, 7.5, 10, 20, 35, 50, 75, 100 MPa
Over Range
1.5 × rated pressure
Resolution
0.025% F.S. (minimum)
Accuracy
±0.1% F.S.
Linearity
<0.5% F.S. (±0.1% F.S. optional)
Temperature Range
0°C to +250°C
Length × Diameter²
191 × 19 mm (−100 to 700 kPa; 1, 2, 3, 5, 7.5, 10 MPa)
