rajaloadcell.com-Bending beam load cell adalah salah satu jenis sensor penimbang yang banyak digunakan di berbagai sektor industri, mulai dari logistik, pergudangan, manufaktur, hingga pengolahan makanan. Alat ini bekerja dengan prinsip pembengkokan (bending) yang mengubah beban menjadi sinyal listrik, sehingga mampu memberikan pembacaan berat dengan tingkat akurasi tinggi.
Apa Itu Bending Beam Load Cell?
Link Produk >> Bending Beam Load Cell <<
Bending beam load cell adalah sensor pengukur beban yang menggunakan elemen elastis berbahan logam, biasanya stainless steel, yang dirancang untuk melengkung ketika beban diterapkan. Perubahan bentuk ini dideteksi oleh strain gauge, lalu diubah menjadi sinyal listrik proporsional dengan berat yang diberikan.
Jenis load cell ini termasuk single ended (beban diterapkan di satu sisi) atau double-ended (beban diterapkan di kedua sisi). Dengan desain tahan cuaca, sehingga aman digunakan di lingkungan industri berat, biasa digunakan pada timbangan duduk, timbangan lantai dan silo.
Prinsip Kerja Bending Beam Load Cell
Cara kerja bending beam load cell melibatkan tiga tahap urutan:
- Aplikasi Beban – Beban diterapkan pada titik tertentu dari elemen load cell.
- Defleksi Mekanis – Elemen logam melengkung sesuai besar beban.
- Konversi Sinyal – Strain gauge mengubah deformasi mekanis menjadi sinyal listrik, lalu dikirim ke indikator atau sistem penimbangan.
Teknologi ini memastikan hasil penimbangan presisi tinggi, bahkan dalam kondisi lingkungan yang ekstrem.
Bending beam load cell bekerja dengan prinsip pembengkokan mekanis (bending) pada elemen logam elastis yang sudah dipasangi strain gauge (sensor regangan).
Detail
1. Beban Diterapkan pada Satu Titik
Bending beam load cell selalu dipasang sebagai bagian dari sistem penimbangan misalnya di bawah platform timbangan, hopper, conveyor, atau tangki. Beban yang akan diukur (misalnya berat barang di atas platform) diteruskan ke load cell melalui mounting atau bracket.
- Beban (misalnya berat barang di atas platform) diberikan pada titik tertentu load cell, biasanya di ujung atau tengah beam tergantung desainnya.
2. Deformasi Load Cell
Di dalam bending beam load cell, bagian utamanya adalah elemen logam elastis, biasanya terbuat dari baja paduan (alloy steel) atau aluminium berkekuatan tinggi. Elemen inilah yang menjadi “tulang” load cell dan berfungsi menerima serta menyalurkan beban
- Elemen logam yang menjadi inti load cell sedikit melengkung akibat beban.
- Pembengkokan ini terjadi dalam batas elastis material, sehingga load cell kembali ke bentuk awal setelah beban diangkat.
3. Strain Gauge Mendeteksi Regangan
Strain gauge adalah sensor tipis yang terbuat dari bahan konduktor (seperti kawat logam atau lapisan foil) yang ditempel erat pada permukaan elemen logam load cell. Fungsinya adalah untuk mendeteksi perubahan bentuk yang sangat kecil pada logam akibat beban.
- Strain gauge yang ditempel di permukaan beam akan meregang atau menyusut seiring pembengkokan.
- Perubahan regangan ini mengubah hambatan listrik pada strain gauge.
Pahami lebih lanjut tentang Strain Gauge: Strain Gauge Load Cell Unggul Meningkatkan Akurasi Pengukuran
4. Konversi ke Sinyal Listrik
Setelah strain gauge mengalami perubahan bentuk (meregang atau menyusut), hambatan listriknya ikut berubah, Perubahan tegangan listrik yang menjadi kunci bagaimana bending beam load cell bisa mengukur berat.
- Perubahan hambatan listrik di strain gauge dikonversi menjadi sinyal listrik yang sangat kecil (dalam miliVolt).
- Sinyal ini proporsional dengan besar beban yang diberikan.
Keunggulan Bending Beam Load Cell
Tahan Cuaca
Seperti yang sudah dijelaskan, Bending Beam Load Cell memiliki perlindungan terhadap debu dan air, sehingga aman digunakan di lingkungan industri yang keras, area luar ruangan, atau lokasi dengan tingkat kelembapan tinggi.
Kapasitas Beragam
Tersedia dalam berbagai kapasitas, mulai dari 5 kg hingga 500 kg, sehingga bisa digunakan untuk beragam kebutuhan. Baik untuk penimbangan ringan seperti kemasan produk, maupun beban berat seperti material industri.
Overload Protection
Dilengkapi dengan perlindungan beban berlebih yang mampu menahan beban dari kapasitas nominalnya.
Pengaplikasian Fleksibel
Cocok untuk platform scale, hopper, tank, dan conveyor belt.

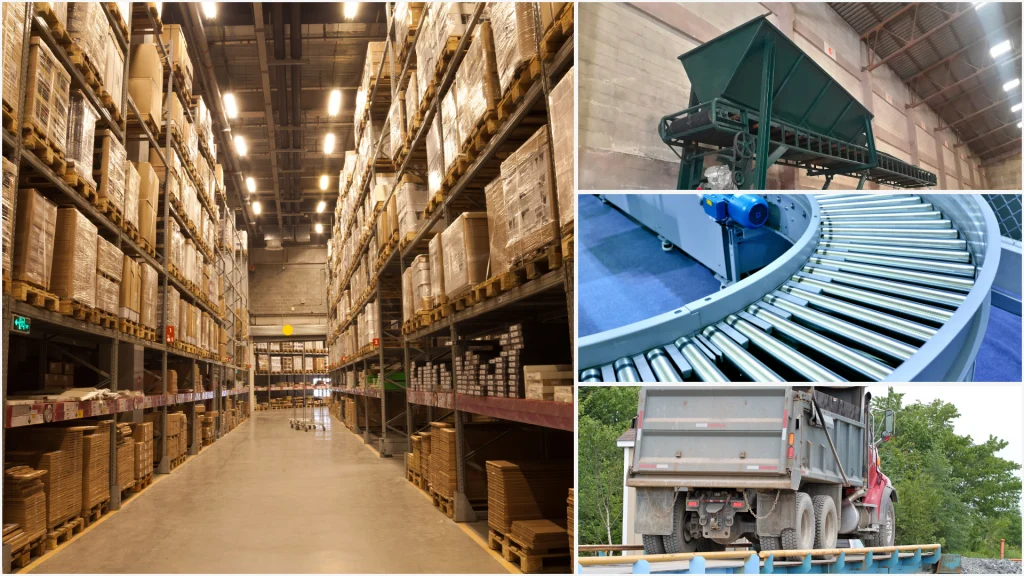

Aplikasi Bending Beam Load Cell di Berbagai Industri
Logistik & Pergudangan
Digunakan untuk timbangan platform elektronik yang umum dipakai di gudang, logistik, atau area produksi untuk menimbang barang secara akurat. Seperti pada timbangan platform.
Conveyor Belt Weighing System
Digunakan pada konveyor untuk menghitung berat material yang lewat secara otomatis, banyak dipakai di pertambangan, pabrik semen, atau industri pengemasan.
Hopper atau Tangki Penimbangan
Load cell terpasang pada kaki hopper atau tangki untuk mengukur berat material di dalamnya, cocok untuk industri kimia, makanan, atau farmasi.
Car Weighing System
Timbangan untuk mengukur berat kendaraan (mobil/truk), baik untuk keperluan industri, jembatan timbang, atau pengecekan beban muatan.
Dengan akurasi tinggi, ketahanan terhadap kondisi ekstrem, dan fleksibilitas penggunaan di berbagai industri, Bending Beam Load Cell menjadi pilihan tepat untuk meningkatkan efisiensi dan keandalan sistem penimbangan Anda. Jangan biarkan proses penimbangan menghambat operasional bisnis beralihlah ke teknologi yang sudah terbukti andal di lapangan.
