rajaloadcell.com-Dalam dunia industri, akurasi pengukuran beban adalah faktor krusial yang berdampak langsung pada efisiensi, keamanan, dan kualitas produksi. Maka itu, diperlukan sebuah alat yang dapat membantu melakukan pengukuran beban dengan akurat, Salah satu komponen penting yang banyak digunakan untuk memenuhi kebutuhan ini adalah Load Cell S, atau dikenal juga sebagai S-Type Load Cell.
Load Cell S adalah sensor pengukur gaya tarik (tension) dan tekan (compression) yang mampu mengkonversinya menjadi sinyal listrik yang akhirnya bisa dibaca dengan indikator digital.
Keunggulan yang ada pada desain loadcell S adalah, memudahkan dari segi instalasi, akurasi pengukuran, serta dapat digunakan dalam pengaplikasian lainnya.

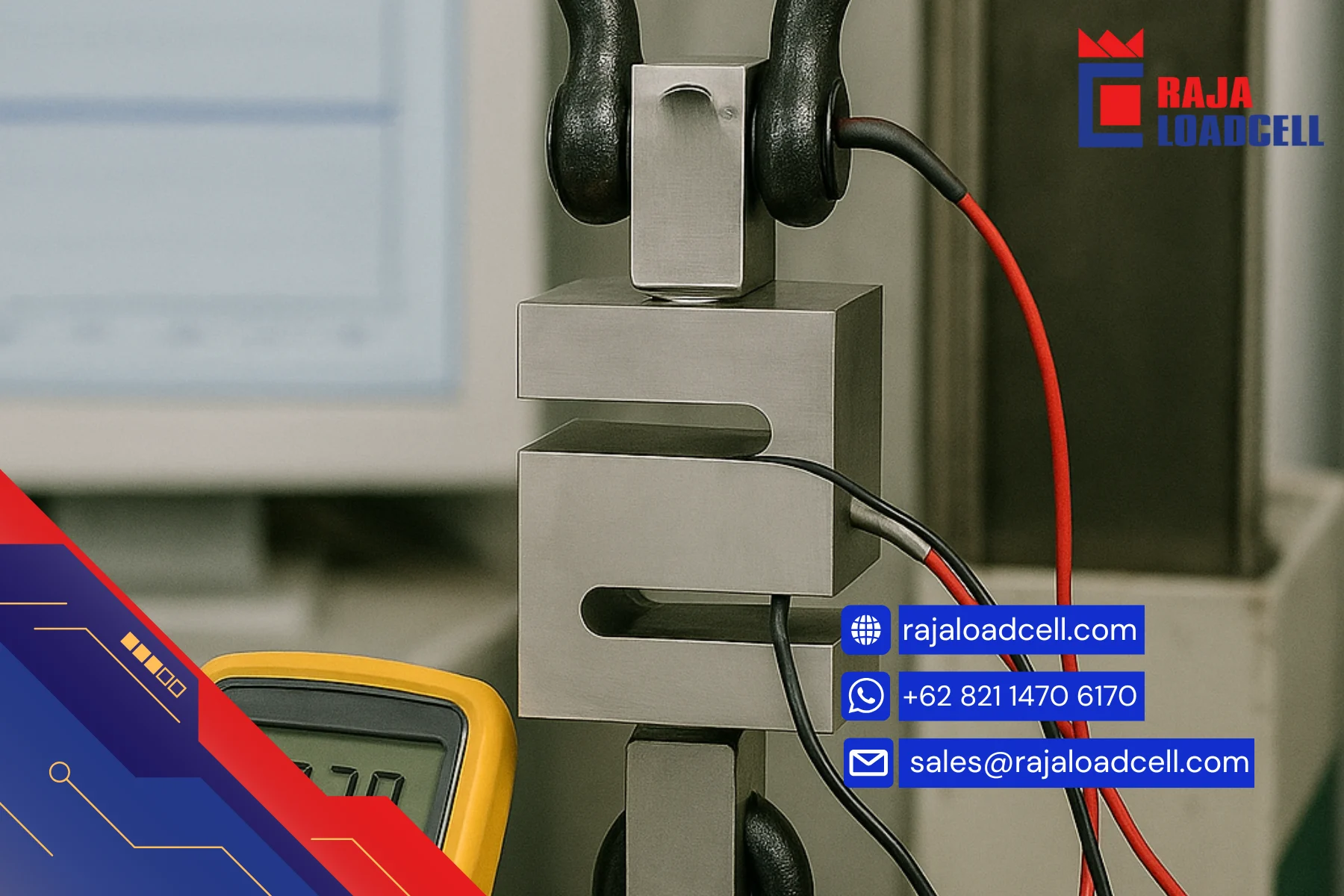

Mengenal Load Cell S?
Seperti yang sudah dijelaskan sebelumnya, Load Cell S adalah jenis load cell yang dirancang khusus untuk mengukur beban gaya tarik dan tekan. Sensor ini banyak digunakan dalam aplikasi industri yang memerlukan akurasi tinggi dan kemampuan adaptasi terhadap berbagai kondisi lingkungan yang ekstrim.
Fungsi Utama Loadcell S
Load Cell S berfungsi untuk mengukur gaya tarik dan tekan. Sensor ini akan mengubah gaya tersebut menjadi sinyal listrik yang dapat terbaca oleh indikator. Dengan desain simetris berbentuk huruf “S”, load cell ini mampu bekerja untuk beban dua arah, baik menarik maupun menekan.
Digunakan sebagai komponen utama dalam sistem pengukuran beban, sistem monitoring, dan pengujian kekuatan material
Mengukur beban tarik (seperti pada timbangan gantung, crane scale, atau alat angkat lainnya)
Mengukur beban tekan (misalnya pada mesin uji material atau Universal Testing Machine)

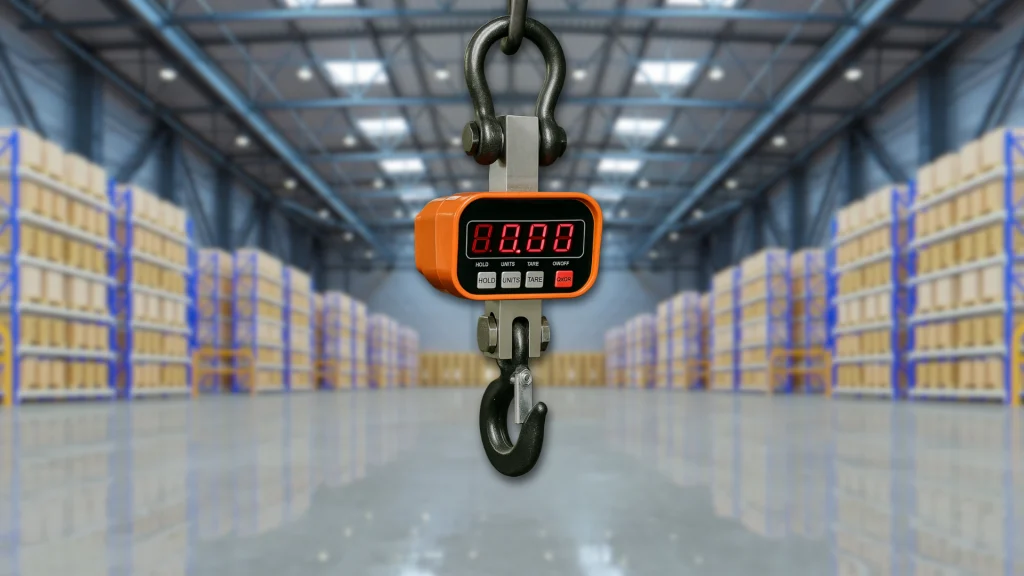

Load Cell Timbangan Gantung
Pengait bagian bawah berfungsi untuk menggantung objek yang akan ditimbang dan terhubung ke sisi bawah load cell, sementara pengait bagian atas terhubung ke sisi atas load cell dan digunakan untuk menggantung timbangan pada posisi yang tetap.
Sinyal ini kemudian diteruskan ke indikator, sehingga berat objek yang ditimbang dapat ditampilkan dalam bentuk angka. Load cell tipe S bekerja ketika pengait pada timbangan gantung terhubung ke kedua sisi load cell.
Loadcell type S umumnya digunakan untuk timbangan gantung digital, Pada timbangan gantung, terdapat rangkaian sistem yang berfungsi mengubah gaya tarik menjadi sinyal elektronik.
Baca artikel Timbangan Gantung disini: Penjelasan Timbangan Gantung Dan Keunggulan Luar Biasanya

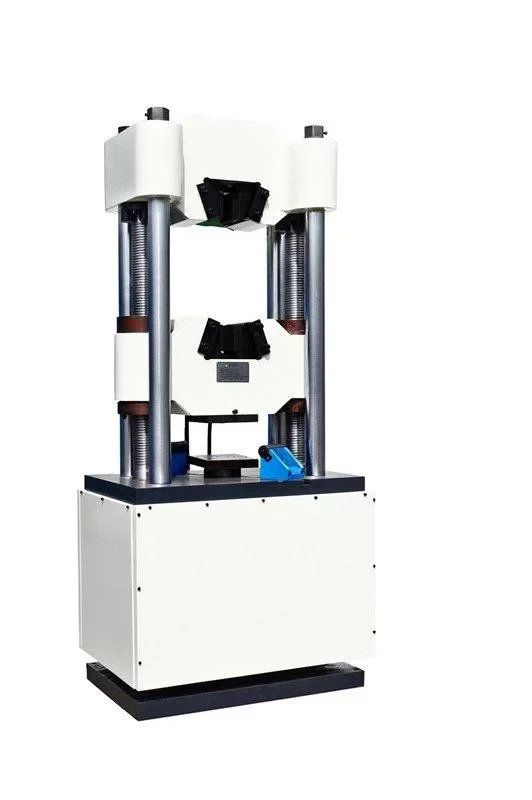

Load Cell UTM (Universal Testing Machine)
Universal Testing Machine (UTM) adalah alat yang digunakan untuk menguji berbagai jenis material atau benda sebelum digunakan dalam industri. Fungsi UTM adalah mengumpulkan data terkait karakteristik dan kekuatan material, sehingga operator dapat memastikan apakah material tersebut memenuhi standar yang dibutuhkan.
Cara Kerja Load Cell S
- Penerimaan Beban: Saat gaya tarik atau tekan diterapkan pada load cell, struktur logamnya mengalami regangan atau kompresi.
- Perubahan Regangan: Regangan ini menyebabkan perubahan kecil pada resistansi strain gauge yang terpasang pada permukaan load cell.
- Konversi Sinyal: Perubahan resistansi ini diubah menjadi sinyal listrik proporsional terhadap besar beban.
Loadcell S-Type adalah jenis loadcell yang fleksibel, bisa digunakan untuk mengukur baik gaya tekan maupun tarik. Dengan desain yang simetris seperti huruf “S”, loadcell ini sangat cocok untuk berbagai aplikasi yang membutuhkan pengukuran kedua gaya tersebut.

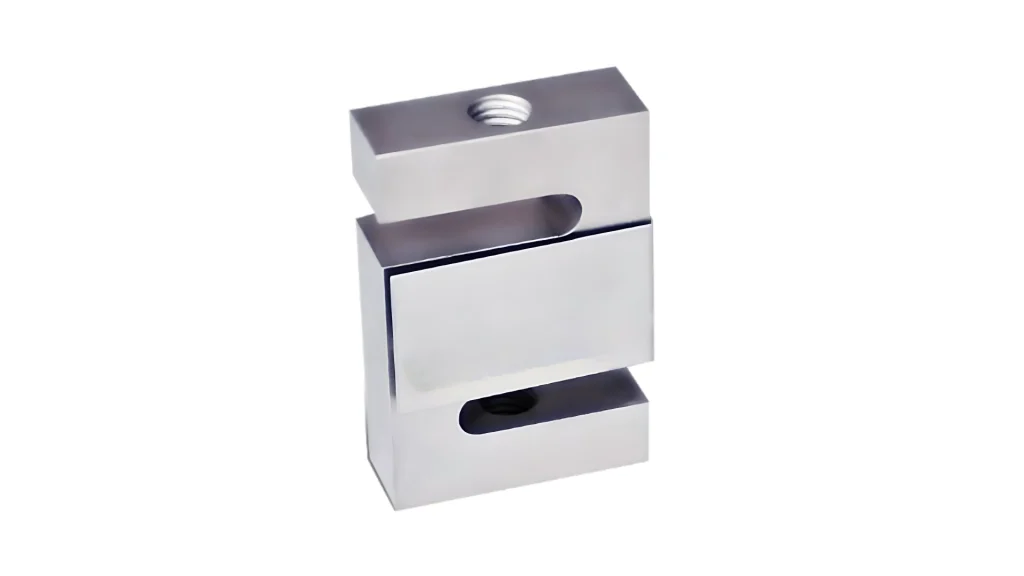

Load Cell S -Zemic H3
Sel beban tipe S IP67 baja paduan, Akurasi tinggi, Cocok untuk timbangan derek dan hopper gantung, Pemuatan tegangan dan kompresi dimungkinkan.
Specifications
Accuracy class OIML R60 C31
OIML R60 C41
N10
Output sensitivity ( = FS ) mV/V 2.0 ± 0.004 (metric) 3.0 ± 0.008 (imperial)
Maximum capacity ( Emax ) t 0.025, 0.05, 0.1, 0.15, 0.2, 0.3, 0.5, 0.6, 0.75, 1.0, 1.5, 2.0, 2.5, 3.0, 5.0,
7.5, 10, 15, 20, 301
Maximum capacity ( Emax ) lb 100, 150, 200, 250, 300, 500, 750, 1k, 1.5k, 2k, 2.5k, 3k, 5k, 10k, 15k,
20k
Maximum number of load cell intervals ( nLC ) 3000 4000 10000
Ratio of minimum LC verification interval Y = Emax / vmin 10000 – 150002
20000 10000
Combined Error %FS ± 0.020 ± 0.018 0.05
Minimum dead load kg 0
Safe overload of Emax 150 %
Ultimate overload of Emax 300 %
Zero balance of FS < ± 1.5 % (metric) < ± 1.0 % (imperial)
Excitation, recommended voltage V 5 ~ 12
Excitation maximum V 18
Terminal resistance, input Ω 350 ± 3.5
Terminal resistance, output Ω 351 ± 2.0
Insulation impedance MΩ ≥5000 ( at 50VDC )
Temperature range, compensated °C -10 ~+40
Temperature range, operating °C -35 ~ +65
Element material Alloy steel
Ingress Protection (according to EN 60529) IP67
ATEX classification II1G Ex ia II1C T4 II1D Ex iaD 20 T73°C II3G nL II C T4
Rajaloadcell.com menyediakan solusi pengukuran beban Load Cell S dengan kualitas terbaik untuk kebutuhan monitoring lingkungan, efisiensi bendungan dan struktur tanah. Untuk informasi lebih lanjut dan pemesanan, silakan hubungi kami melalui WhatsApp di 0821 1470 6170 atau email ke sales@rajaloadcell.com.
