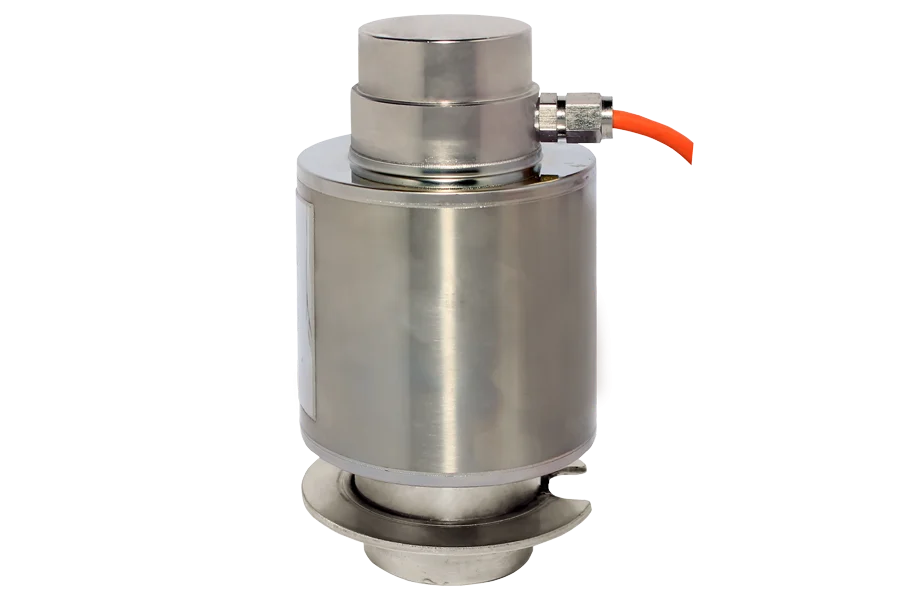

Apa Itu Compression Load Cell?
Dalam sistem penimbangan industri, akurasi dan ketahanan sensor menjadi faktor krusial, terutama untuk beban berkapasitas besar. Salah satu jenis sensor yang banyak digunakan adalah compression load cell.
Compression load cell adalah sensor beban yang dirancang untuk mengukur gaya tekan (compressive force) dengan mengubah tekanan menjadi sinyal listrik yang dapat dibaca oleh sistem digital (Indikator Digital). Berbeda dengan S-Type load cell yang dapat mengukur tarik dan tekan, tipe ini hanya bekerja pada gaya tekan dan umumnya dipasang di bawah objek, sehingga sangat ideal untuk aplikasi seperti jembatan timbang, silo, dan mesin industri berat.
Kenali jenis loadcell lainnya: Jenis Load Cell untuk Truck Scale dengan Akurasi Terbaik

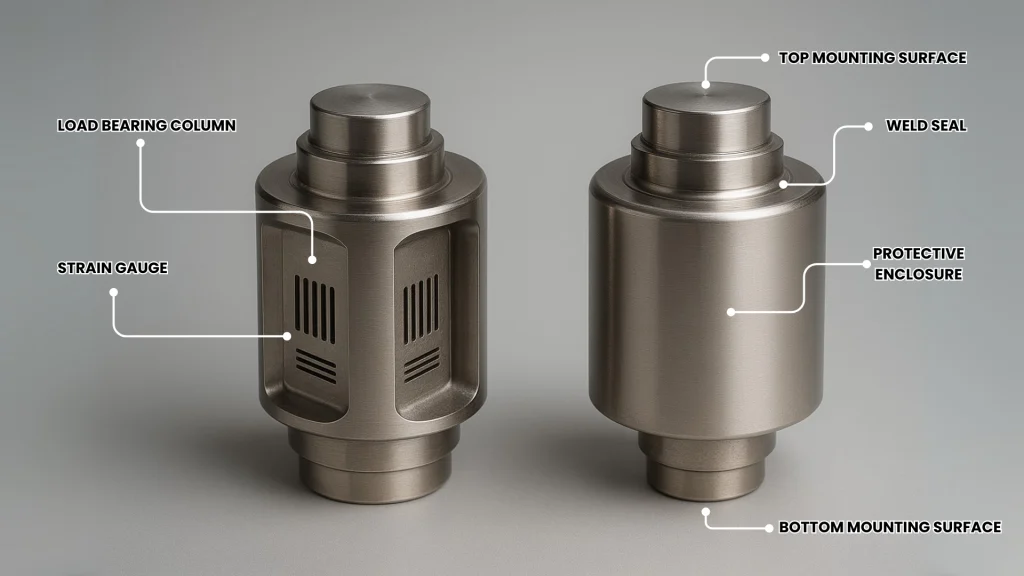

Cara Kerja Compression Load Cell
Cara Kerja Compression Load Cell
Compression load cell bekerja menggunakan prinsip strain gauge, yaitu sensor yang mendeteksi perubahan bentuk (deformasi) pada material saat menerima beban tekan. Meskipun perubahan bentuk yang terjadi sangat kecil, sistem ini mampu mengubahnya menjadi data berat dengan tingkat akurasi yang sangat tinggi.
Ketika beban diberikan, proses yang terjadi adalah sebagai berikut:
1. Beban Diterima oleh Struktur Load Cell
Gaya tekan dari objek akan diteruskan ke bagian elastis load cell yang dirancang khusus untuk menahan tekanan tanpa mengalami kerusakan permanen.
2. Terjadi Deformasi Mikro
Struktur logam mengalami perubahan bentuk dalam skala sangat kecil (mikro strain). Deformasi ini bersifat elastis, artinya material akan kembali ke bentuk semula setelah beban dilepas.
3. Strain Gauge Mendeteksi Perubahan
Strain gauge yang terpasang pada permukaan material akan merespons deformasi tersebut dengan mengubah nilai resistansi listriknya. Perubahan ini sangat kecil, namun sangat sensitif.
4. Sinyal Diperkuat dan Dikonversi
Perubahan resistansi kemudian diteruskan ke rangkaian elektronik (biasanya berupa Wheatstone bridge), yang berfungsi memperkuat sinyal sebelum dikonversi menjadi data digital.
5. Data Dibaca sebagai Nilai Berat
Sinyal listrik yang telah diperkuat akan diterjemahkan oleh indikator menjadi nilai berat atau gaya yang dapat dibaca secara real-time.
Faktor yang Mempengaruhi Akurasi
Akurasi compression load cell tidak hanya ditentukan oleh sensor, tetapi juga oleh beberapa faktor berikut:
Instalasi → pemasangan yang tidak presisi dapat menyebabkan error
Kualitas material → harus tahan deformasi jangka panjang
Distribusi beban → beban harus merata agar pembacaan stabil
Lingkungan → suhu, kelembaban, dan getaran bisa mempengaruhi hasil
Keunggulan Mekanisme
Compression load cell dirancang untuk memenuhi kebutuhan pengukuran beban dalam skala industri yang menuntut akurasi, stabilitas, dan daya tahan tinggi. Berikut beberapa keunggulan utamanya:
1. Akurasi Tinggi untuk Beban Besar
Compression load cell mampu mengukur beban dengan tingkat presisi tinggi, bahkan pada kapasitas besar. Hal ini sangat penting dalam aplikasi seperti jembatan timbang dan silo, di mana selisih kecil dapat berdampak pada kerugian operasional.
2. Stabil dalam Penggunaan Jangka Panjang
Sensor ini memiliki tingkat drift yang sangat rendah, sehingga hasil pengukuran tetap konsisten meskipun digunakan secara terus-menerus dalam jangka waktu lama. Ini membuatnya ideal untuk sistem yang beroperasi 24/7.
3. Tahan terhadap Lingkungan Industri
Didesain untuk bekerja di kondisi ekstrem, compression load cell umumnya tahan terhadap:
- suhu tinggi maupun rendah
- kelembaban dan debu
- getaran dari mesin industri
Sehingga tetap dapat memberikan performa optimal di lingkungan kerja yang berat.
4. Kapasitas Besar dan Struktur Kuat
Dibandingkan tipe lain, compression load cell memiliki desain yang lebih kokoh dan mampu menahan beban hingga ratusan ton, tanpa mengurangi akurasi pengukuran.
Fungsi Compression Load Cell
Dalam industri logistik dan manufaktur, fungsi compression load cell sangat luas. Mulai dari penimbangan kendaraan pada jembatan timbang, pengukuran kontainer dan palet untuk memastikan berat sesuai standar pengiriman, hingga mesin produksi yang membutuhkan kontrol berat presisi dalam proses batching, mixing, maupun packaging. Selain itu, load cell juga berperan penting dalam mendukung keselamatan kerja, misalnya untuk mencegah overload pada crane, lift, maupun conveyor.
Dalam industri logistik dan manufaktur, fungsi compression load cell sangat luas, meliputi:
- Mendukung keselamatan kerja dengan mencegah overload pada peralatan seperti crane, lift, dan conveyor
- Penimbangan kendaraan pada jembatan timbang untuk memastikan kapasitas muatan sesuai standar
- Pengukuran kontainer dan palet guna menjaga akurasi berat dalam proses distribusi
- Kontrol berat pada mesin produksi, seperti proses batching, mixing, dan packaging

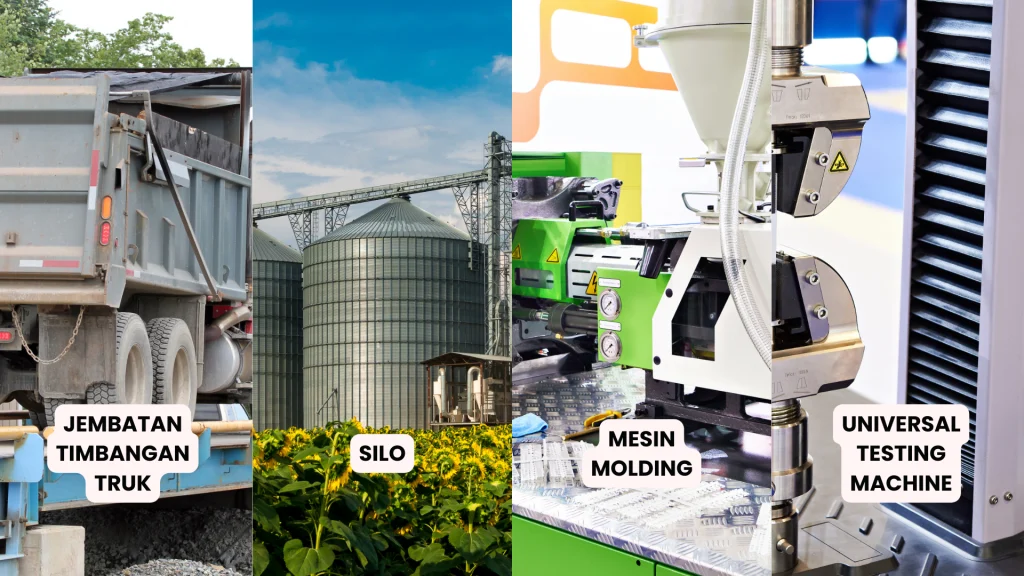

Penggunaan Compression Load Cell
Industri Logistik
Load cell membantu meminimalkan kesalahan distribusi, menghindari kelebihan muatan, dan mempercepat alur kerja.
Jembatan Timbangan (Weighbridge/Truck Scale)
Load cell dipasang di bawah platform jembatan timbangan untuk mengukur berat truk secara keseluruhan. Hal ini penting untuk memastikan kapasitas muatan tidak melebihi batas regulasi, mencegah kerusakan jalan, dan meningkatkan keselamatan transportasi.
Mesin UTM (Universal Testing Machine)
Compression load cell menjadi komponen penting dalam mesin UTM untuk mengukur kekuatan tekan material dengan presisi tinggi. Hasil pengujian ini biasanya dipakai untuk riset material, kontrol kualitas, maupun standar keamanan produk.
Silo dan Tangki Penyimpanan
Load cell dipasang di bawah silo atau tangki untuk memonitor berat material yang tersimpan, sehingga operator dapat mengetahui kapasitas terisi atau tersisa secara real time. Pada silo atau tangki penyimpanan, load cell digunakan untuk mengukur berat material yang tersimpan di dalamnya, baik itu bahan baku (seperti gandum, beras, jagung), bahan cair (seperti minyak atau air). Kemudian, Load cell dipasang di bagian bawah atau kaki silo, sehingga setiap perubahan berat akibat penambahan atau pengurangan isi bisa langsung terdeteksi.
Kalibrator dan Mesin Press
Dalam alat kalibrasi maupun mesin press, load cell berfungsi mendeteksi gaya tekan secara akurat. Hal ini sangat penting untuk memastikan mesin bekerja sesuai standar dan aman digunakan dalam jangka panjang.
Dalam mesin press (baik itu hydraulic press, mechanical press, maupun injection molding), load cell digunakan untuk mengukur dan memantau gaya tekan yang dihasilkan mesin. Sensor ini biasanya ditempatkan di area yang menyalurkan gaya utama, sehingga setiap tekanan bisa diubah menjadi sinyal listrik yang akurat.
Kontrol kualitas produk
Memastikan gaya tekan sesuai standar, sehingga hasil cetakan, pembentukan logam, atau komponen plastik memiliki kualitas yang konsisten.
Kelebihan Dibandingkan Teknologi Lain
- Presisi tinggi dibanding timbangan mekanik tradisional.
- Kapasitas besar, bisa menahan hingga ratusan ton.
- Integrasi digital, kompatibel dengan indikator timbangan.
- Efisiensi biaya, meminimalkan kerugian akibat salah ukur.
